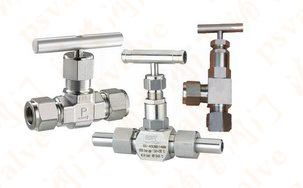

卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200℃≤425℃
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。

制造標準：GB/T12224-2005 JB/T7747-1995

卡套針型閥,J91W卡套針型閥工作原理：　　

在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作。　　

1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。　　

2．接頭本體的尖端向內擠壓前卡套。　　

3．前卡套消除它的內徑與管子外徑間的公差。　　

4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。　　

5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。　　

6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。

卡套針型閥,J91W卡套針型閥性能規范及工況

卡套針型閥,J91W卡套針型閥零部件材料

卡套針型閥,J91W卡套針型閥連接尺寸

卡套針型閥,J91W卡套針型閥安裝步驟：　　

第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。

第二步：在卡套螺母的6點位置做一標記。

第三步： 用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。
