產品名稱：	針型閥	產品型號：	J11W-40P-64P-160P-320P
公稱通徑：	DN20～DN400	結構形式：	針型截止式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	內螺紋
適用溫度：	-29ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

J11W-40P-64P-160P-320P針型閥是由螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特性

1. 制造標準: GB/T12224-2005  JB/T7747-1995
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面密封
4. 閥門檢難及試驗標準:  JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+574℃
7. 適用介質:水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
2	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
3	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
9	帶帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

性能規范

型號  Type	公稱壓力（MPa）Nominal pressure	試驗壓力（MPa）Test pressure			工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質  Applicable mediun
		殼體  Shell	密封（液） Seal	密封（氣） Seal
J11W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J11W-40P	4.0	6.0	4.4	0.6	4.0
J11W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0

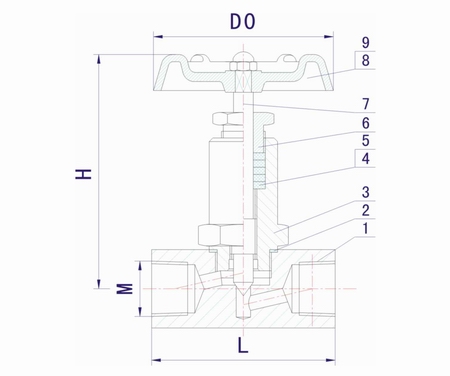

外形結構圖



主要外形尺寸

型號	公稱通徑 DN Nominal bore	M	H	L	D0
J13W-40P-64P|160P|320P	DN6	G1/4	85	58	60
J13W-40P-64P|160P|320P	DN10	G3/8	87	58	60
J13W-40P-64P|160P|320P	DN15	G1/2	87	60	65（70）
J13W-40P-64P|160P|320P	DN20	G3/4	100	70	70（80）
J13W-40P-64P|160P|320P	DN25	ZG1	110	78	80（100）
J13W-40P-64P|160P|320P	DN32	G1-1/4	130	102	100（110）

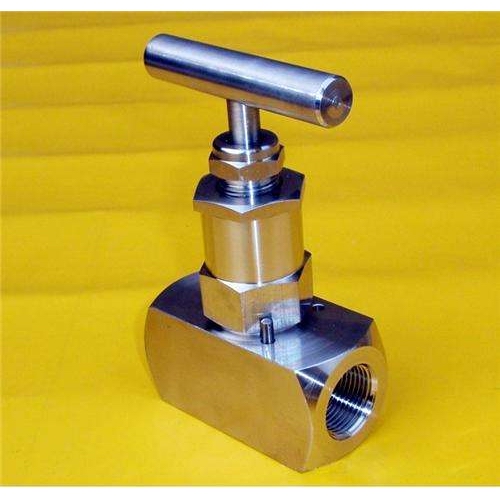

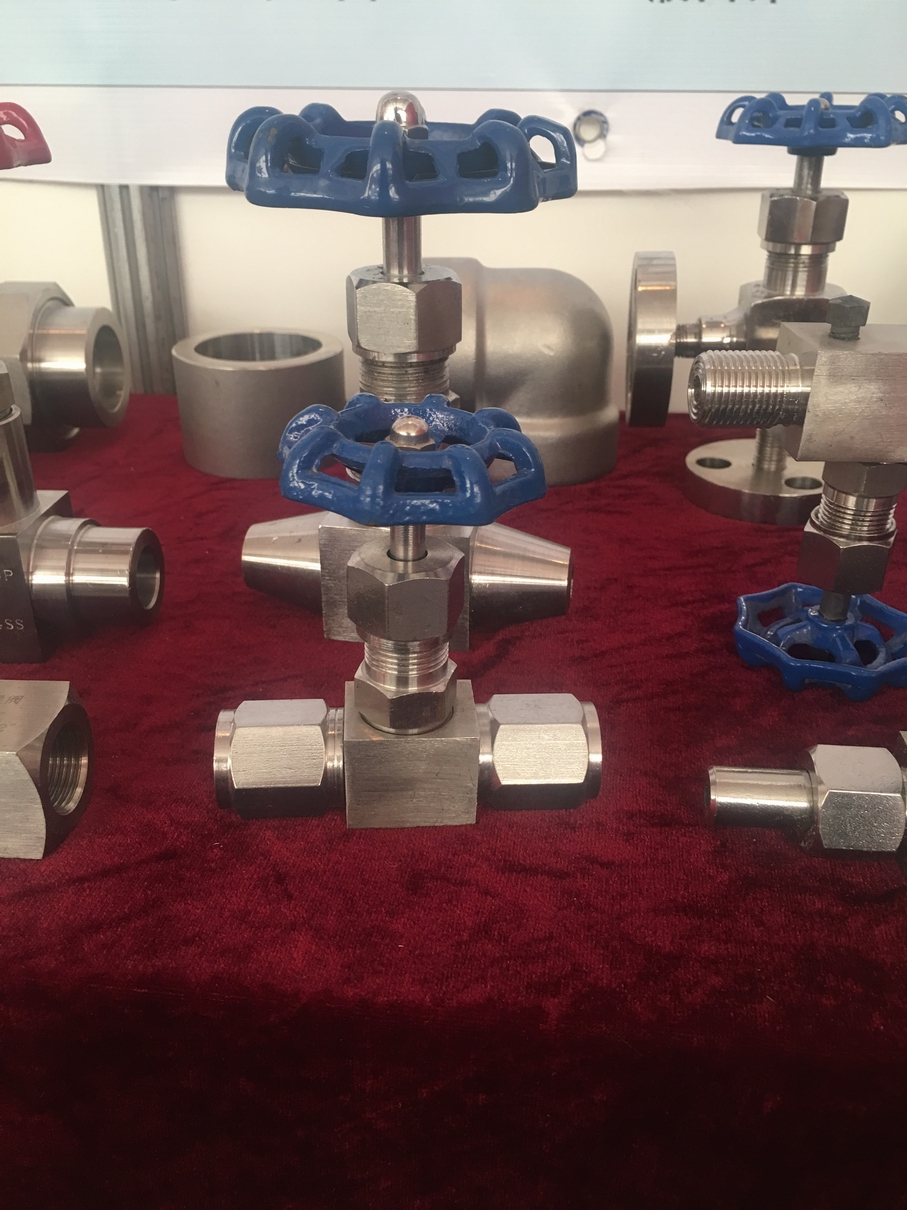

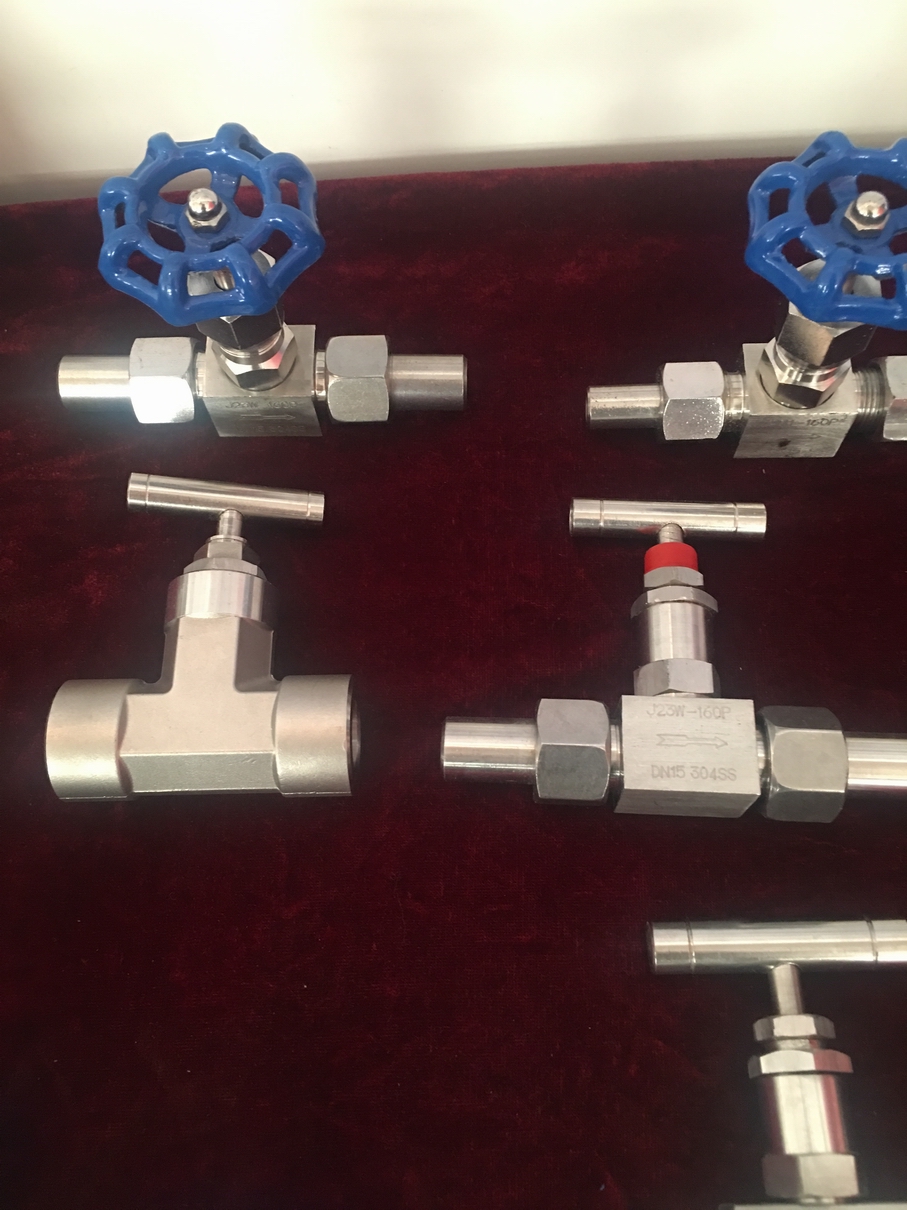

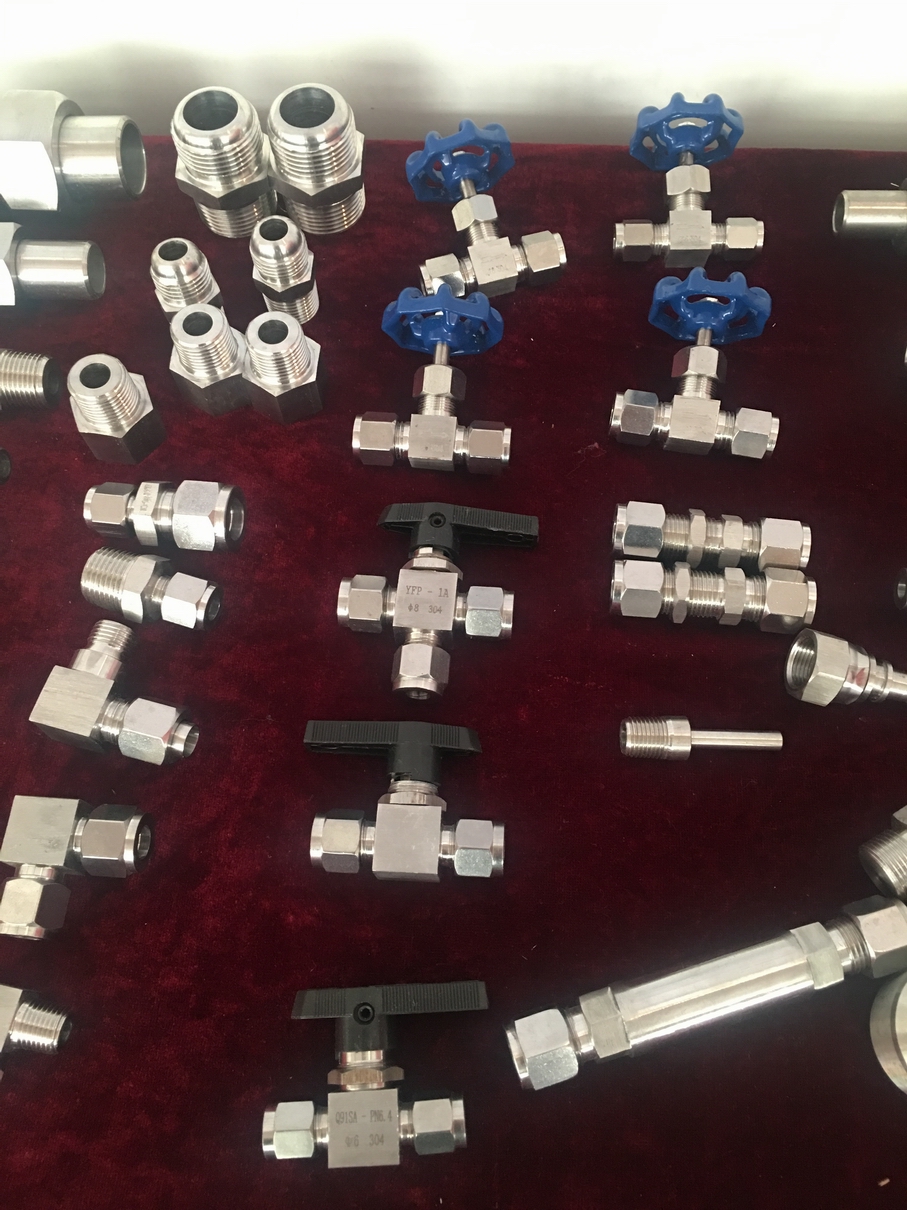

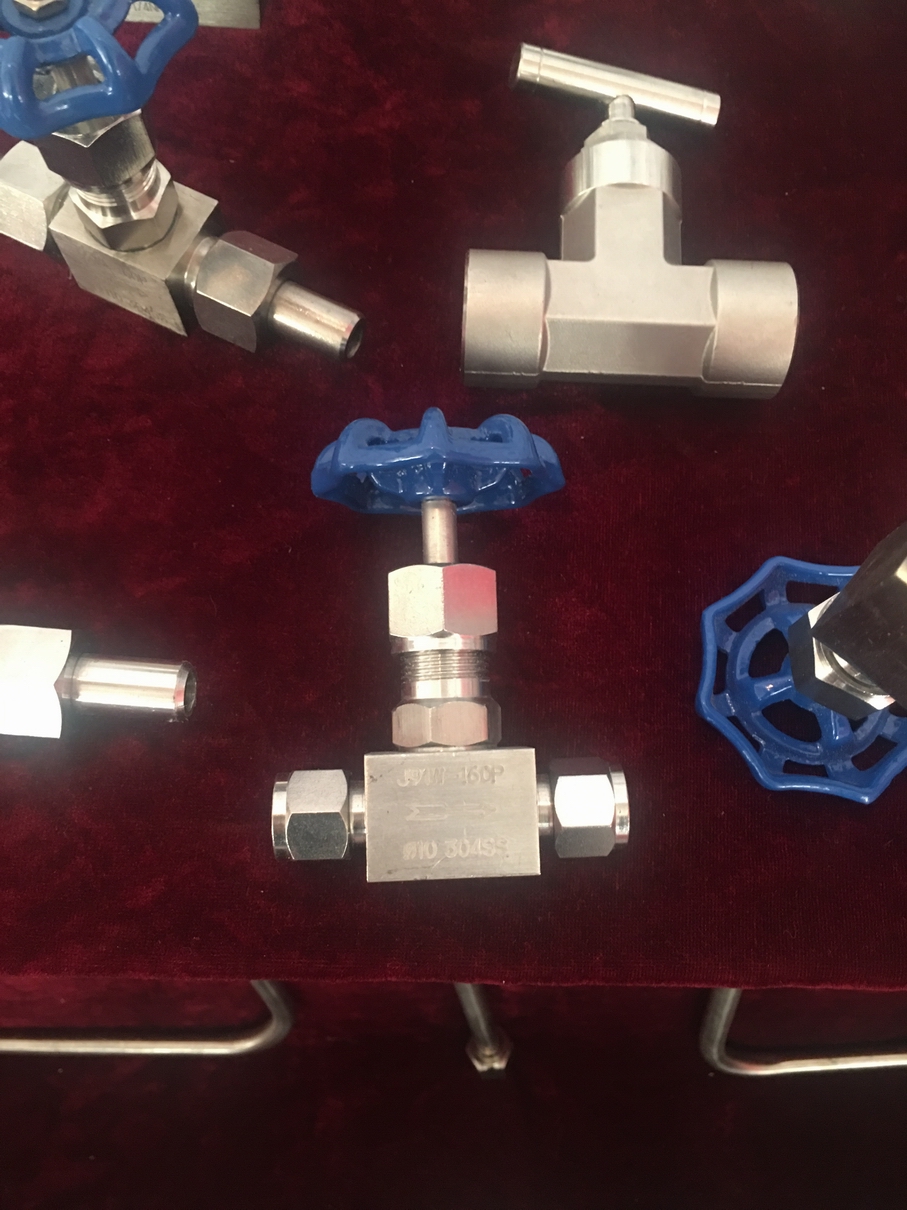

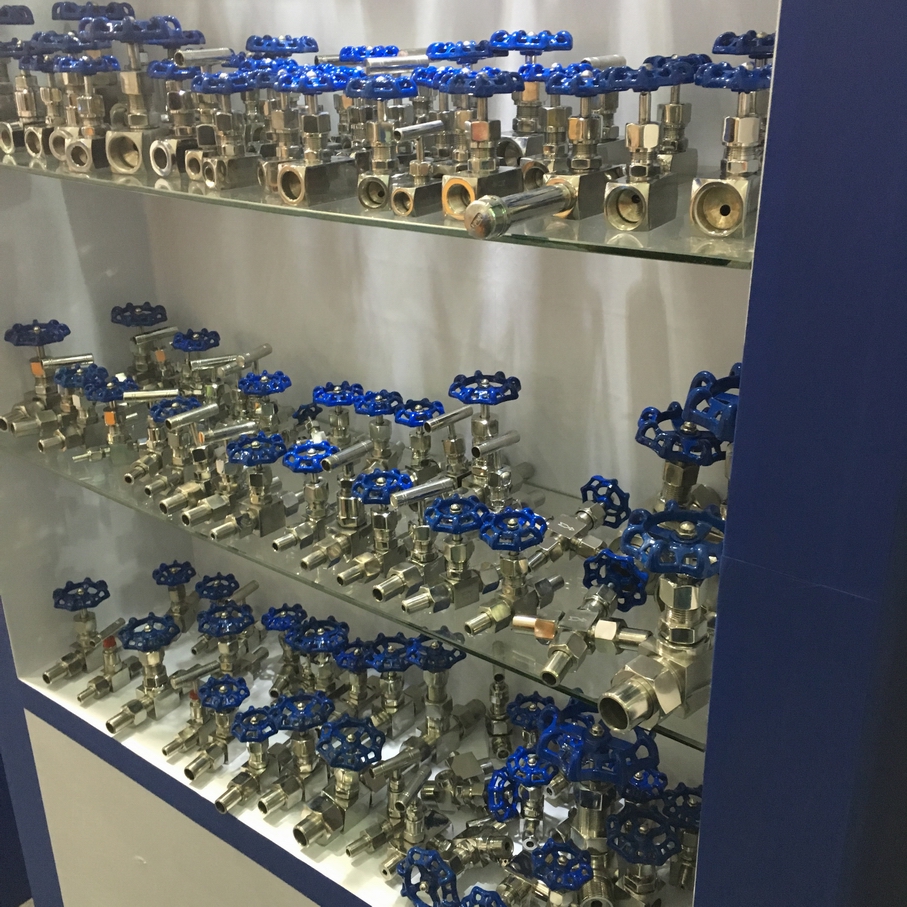

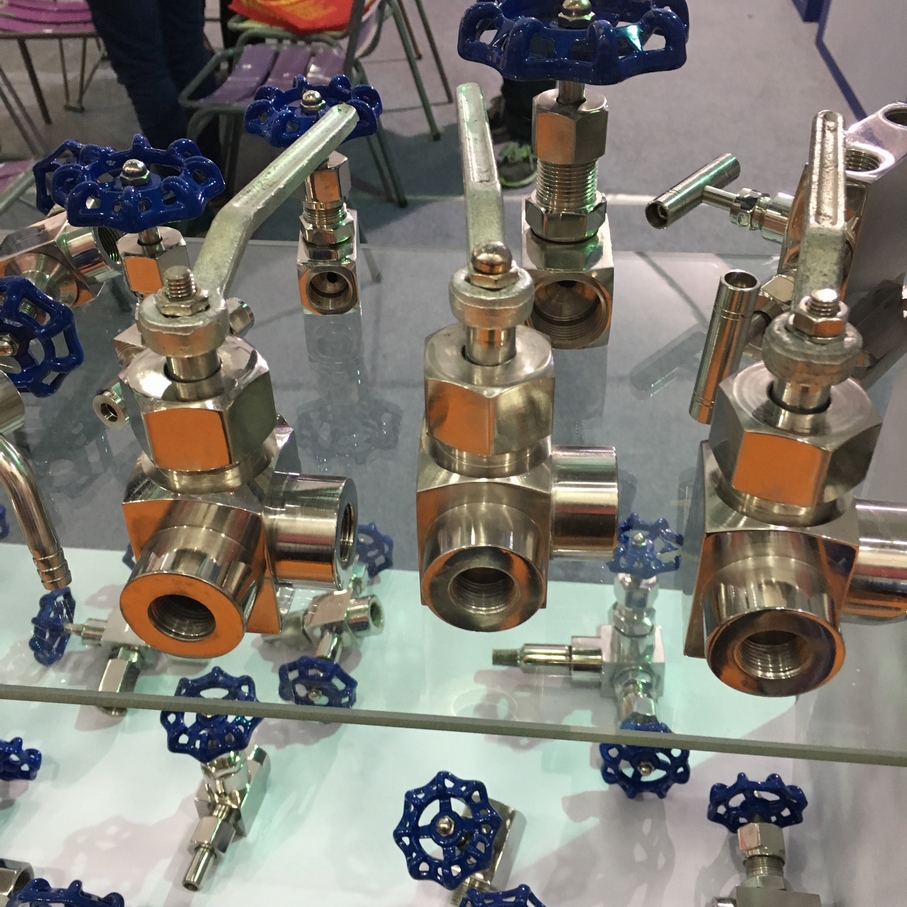

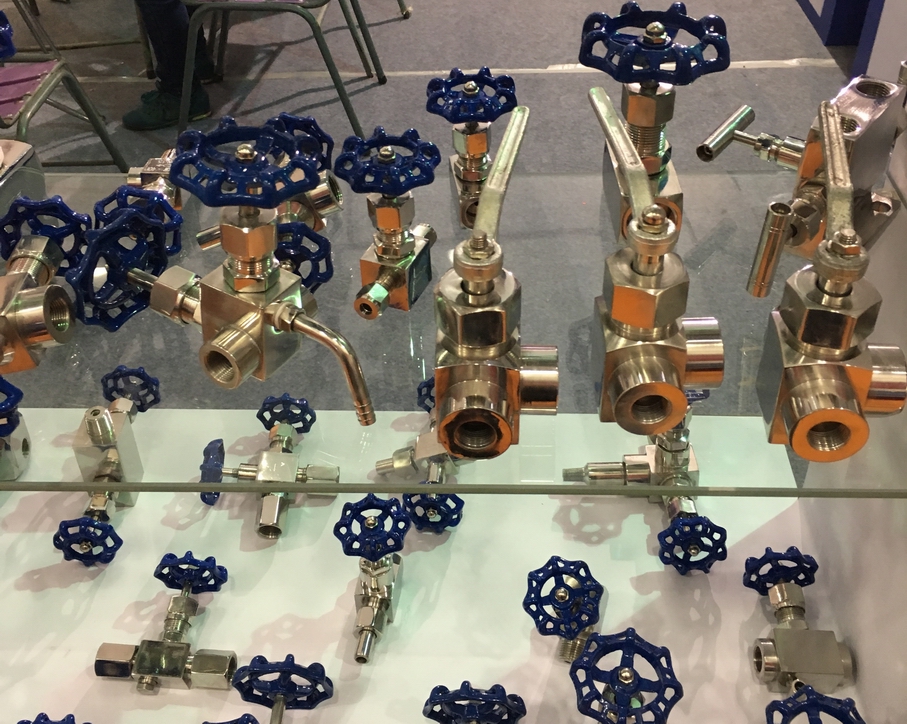

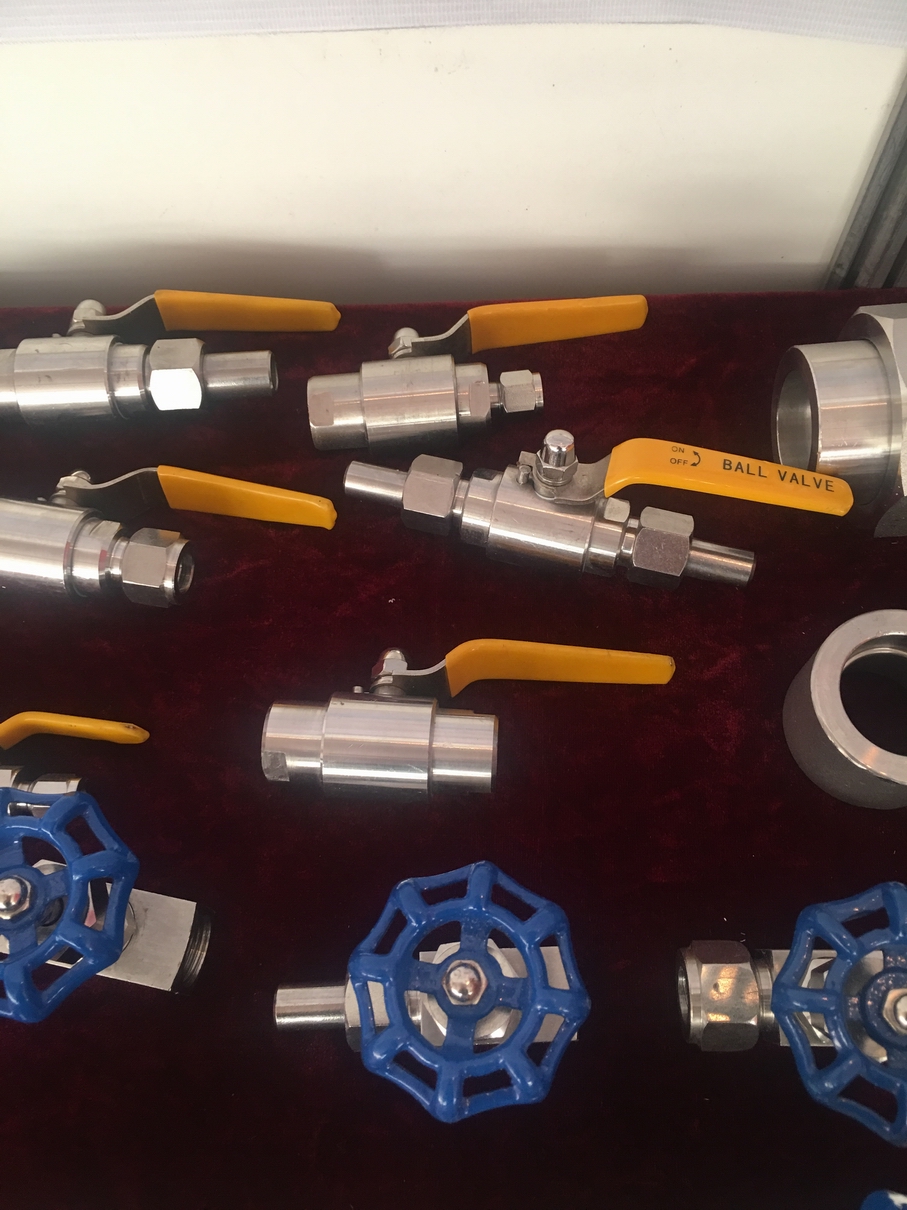

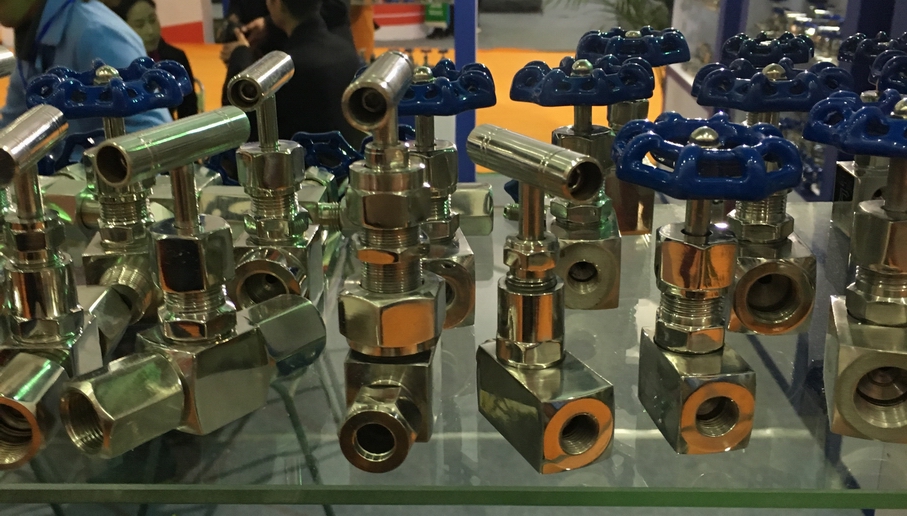

實物圖片

聲明：【J11W-40P-64P-160P-320P針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J11W-40P-64P-160P-320P針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
