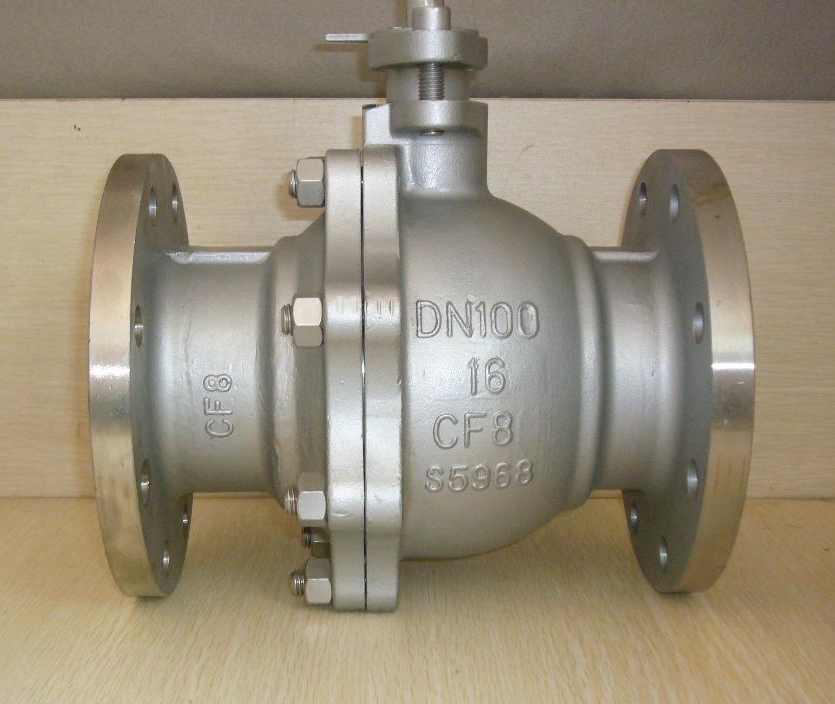

產品名稱：	硬密封球閥	產品型號：	Q41H
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa～16.0Mpa～42.0Mpa	連接方式：	內螺紋、外螺紋、法蘭、對夾、焊接、卡套
適用溫度：	≤550ºC	驅動方式：	手動、蝸輪、電動、氣動、液動
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q41H硬密封球閥適用于Class150～Class2500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，硬密封球閥可分別適用于非腐蝕型介質、弱腐蝕性介質、硝酸、醋酸、氧化性介質、尿素等多種介質，特別適用于含固體顆粒介質、料漿、煤粉、灰渣等苛刻工況。硬密封球閥的驅動方式為手動、蝸輪傳動、氣動或電動。金屬硬密封球閥一般采用法蘭連接，也可采用對焊連接。

閥座硬化技術

硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊等，球體和閥座表面硬度一般可達到HRC60以上，較高可達HRC74以上。密封面材料耐溫可達540℃，較高可達980℃。金屬硬密封法蘭球閥材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封固定球閥能夠適用于絕大多數的苛刻工況條件。

防止閥門在高溫下的漲死

    高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。屬硬密封球閥采用了碟簧或彈簧加載的專利密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。

優異的密封性能

    采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。

完全的防火結構設計

    閥門的密封面采用金屬對金屬密封結構，填料采用柔性石墨，墊片采用不銹鋼＋柔性石墨結構。因此，閥門即使在火災情況下也能確?？煽康拿芊?。

自然的防靜電結構設計

    金屬硬密封球閥的閥體、閥座、球體等金屬零件緊密接觸，自然形成了靜電通道。因此，金屬硬密封球閥不需要設置專門的防靜電裝置。

雙阻斷及泄放功能

硬密封固定球閥一般采用球前閥座密封結構。金屬硬密封固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

主要零件材料 Materials Of main Parts

閥體 Body	304	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座 Seat	-29℃～300℃(對位聚笨 PPL) -29℃～550℃(金屬)
墊片 Shim	不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29℃～300℃(對位聚笨 PPL) -29℃～550℃(金屬硬密封)
介質 Medium	水蒸汽油品氣體 Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類Urea

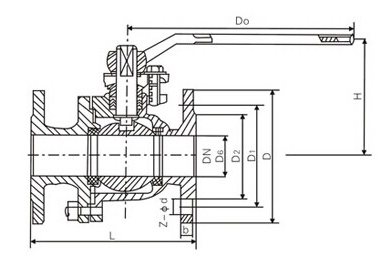

外形結構圖

主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41H Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

主要外形尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41H Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法蘭 MFM Q41H Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500



聲明：【Q41H硬密封球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q41H硬密封球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
