產品詳情

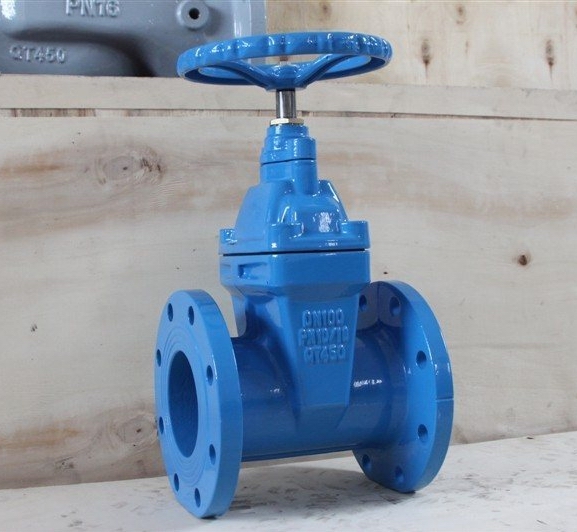

產品名稱：Z45X暗桿軟密封閘閥

產品型號：Z45X
產品口徑：DN50～DN600
產品壓力：1.0Mpa～2.5Mpa
產品材質：球鐵、鑄鐵、鑄鋼、不銹鋼
產品名稱：暗桿軟密封閘閥 產品型號：Z45X 公稱通徑：DN50～DN600結構形式：閘板式公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭、溝槽式適用溫度：-20ºC～+150&ordm
產品名稱：暗桿軟密封閘閥 產品型號：Z45X
公稱通徑：DN50～DN600結構形式：閘板式
公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭、溝槽式
適用溫度：-20ºC～+150ºC驅動方式：手動、傘齒輪、電動、氣動、液動
閥體材質：球鐵、鑄鐵、鑄鋼、不銹鋼制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油、氣生產廠家：浦首閥門

產品說明

Z45X暗桿軟密封閘閥利用閘閥整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效有節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡]、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

壓力試驗

公稱壓力
PN (MPa) 		強度試驗 水密封/上密封試驗 氣密封試驗
1.5 PN (MPa)1.1 PN (MPa)0.5-0.7 (MPa)
1.01.51.10.6 MPa
1.62.41.8
2.53.82.8

主要零部件材料明細表

序 號零件名稱材質
1閥體灰鑄鐵、球墨鑄鐵、鑄鋼
2閘板球墨鐵鐵外覆三元乙丙或丁腈橡膠
3內六角螺栓碳化處理
4密封圈丁腈橡膠、三元乙丙
5閥蓋灰鑄鐵、球墨鑄鐵、鑄鋼
6閥桿不銹鋼
7“O”形密封圈丁睛橡膠、三元乙丙
8止推軸承錫青鋼
9螺栓不銹鋼
10壓蓋球墨鑄鐵、鑄鋼
11防塵罩丁腈橡膠
12手輪（傳動帽）鑄鐵

技術參數

公稱壓力：1.0～2.5MPa 工作溫度:0～120℃ 法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm適用介質:水、油、氣等 試驗標準:GB/T13927 API598

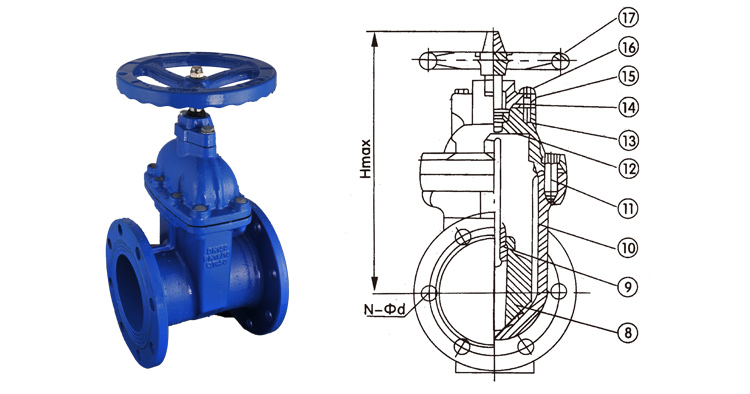

外形結構圖

Z45X暗桿軟密封閘閥(圖1)

主要連接外型尺寸:(單位:mm)

DN506580100125150200250300350400450500600
L178190203229254267292330356381406432457508
Hmin(全關) 31333237242449756268083794810101220128014801665
Hmax(全開) 35537541547654060072087599010501245131015601750


聲明：【Z45X暗桿軟密封閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z45X暗桿軟密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
