產品詳情

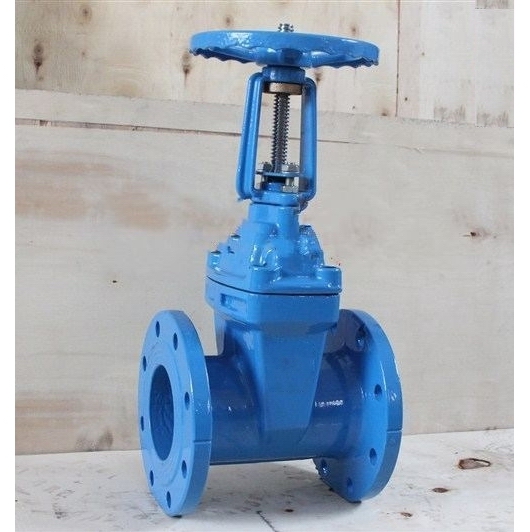

產品名稱：Z41X明桿軟密封閘閥

產品型號：Z41X
產品口徑：DN50～DN600
產品壓力：1.0Mpa～2.5Mpa
產品材質：球鐵、鑄鐵、鑄鋼、不銹鋼
產品名稱：明桿軟密封閘閥 產品型號：Z41X 公稱通徑：DN50～DN600結構形式：閘板式公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭適用溫度：-20ºC～+150ºC驅動
產品名稱：明桿軟密封閘閥 產品型號：Z41X
公稱通徑：DN50～DN600結構形式：閘板式
公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭
適用溫度：-20ºC～+150ºC驅動方式：手動、傘齒輪、電動、氣動、液動
閥體材質：球鐵、鑄鐵、鑄鋼、不銹鋼制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油、氣生產廠家：浦首閥門

產品說明

Z41X明桿軟密封閘閥除具有彈性閘閥的優點外,并可以較直觀顯示閥門開度,開閉迅速可靠.故常應用于消防及工業系統,一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。

壓力試驗

公稱壓力
PN (MPa) 		強度試驗 水密封/上密封試驗 氣密封試驗
1.5 PN (MPa)1.1 PN (MPa)0.5-0.7 (MPa)
1.01.51.10.6 MPa
1.62.41.8
2.53.82.8

主要零部件材料明細表

序 號零件名稱 材 質
1手輪 可鍛鑄鐵
2閥桿螺母 銅合金
3支架 灰鑄鐵、球墨鑄鐵、鑄鋼
4壓蓋 球墨鑄鐵、鑄鋼
5密封圈 丁腈橡膠、三元乙丙
6閥桿 不銹鋼
7中法蘭墊片 丁腈橡膠、三元乙丙
8閘板 球墨鑄鐵外覆三元乙丙或丁腈橡膠
9閥體 灰鑄鐵、球墨鑄鐵、鑄鋼

技術參數

公稱壓力：1.0～2.5MPa 工作溫度:0～120℃ 法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm適用介質:水、油、氣等 試驗標準:GB/T13927 API598

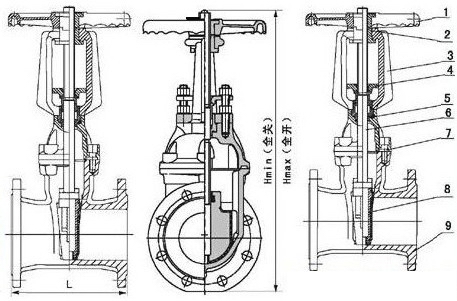

外形結構圖

Z41X明桿軟密封閘閥(圖1)

主要連接外型尺寸:(單位:mm)

DN 506580100125150200250300350400450500600
L178190203229254267292330356381406432457508
Hmin(全關) 31333237542549856268083895010101220128014801665
Hmax(全開) 35537541547554060572087599010501245131015601750

聲明：【Z41X明桿軟密封閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z41X明桿軟密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
