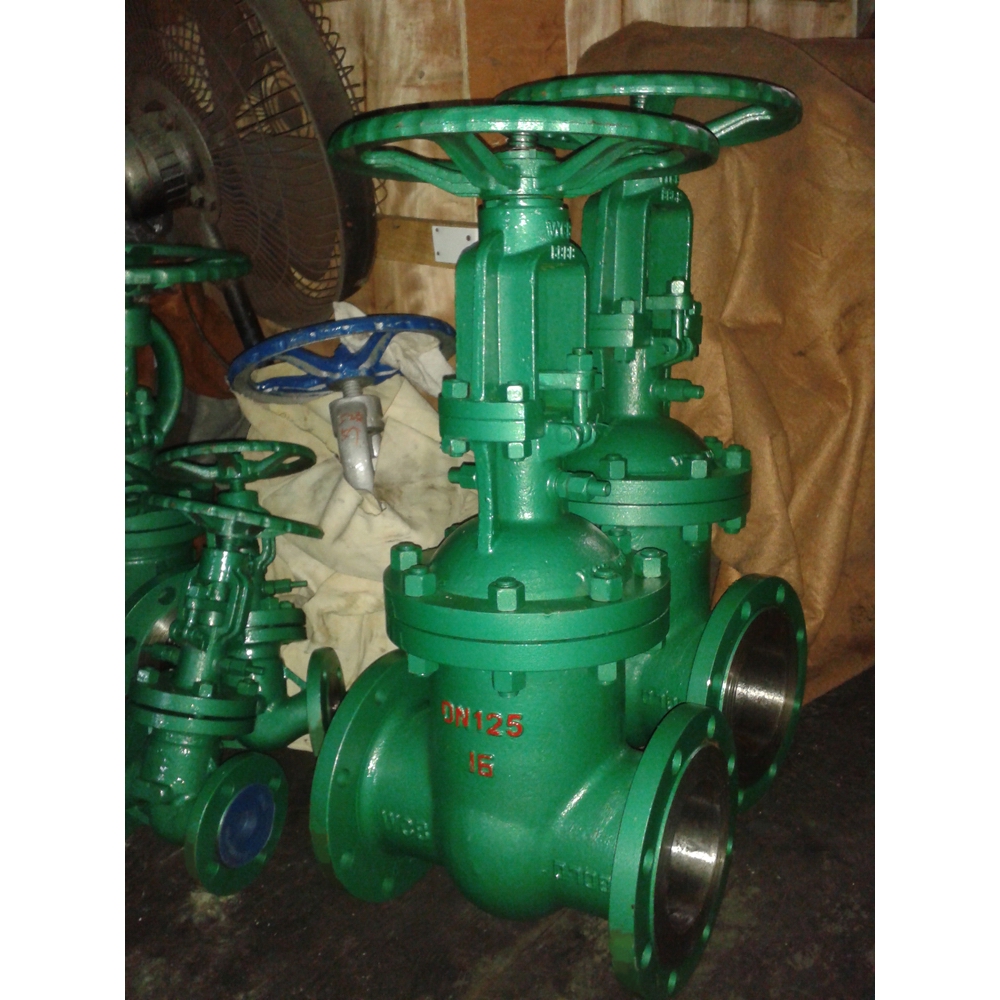

產品名稱：	真空閘閥	產品型號：	NK44H、NK64H
公稱通徑：	DN50～DN800	結構形式：	閘板式
公稱壓力：	1.6Mpa～10.0Mpa	連接方式：	法蘭、焊接
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣	生產廠家：	浦首閥門

產品說明

NK44H、NK64H真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

結構特點

1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

主要性能規范

公稱壓力 PN/MPa N0minal pressure	試驗壓力/MPa Seal test
	殼體強度試驗 Shellslrenght test	上密封試驗 Back Seal test	密封試驗 Seat test
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.0
10.0	150	11.0	11.0

使用范圍

產品類型 Pr0duct calssificati0n	適用介質 Applicable medium	適用溫度/℃ Applicable temperature
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空氣 Water，Steam，Air	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空氣 Water，Steam，Air	≤550

主要零部件材料

零件名稱 Part name	閥體、閥蓋 B0dy B0nnet	閥桿 Valve stem	閘板 Wedge gate	密封面 Sealing face	閥桿螺母 Valve Y0ke nut	填料 Parking	緊固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金鋼 H：all0ysteel	鋁青銅 Albr0nze	膨脹復合石墨 Expanding c0mp0und graphite	優質碳鋼 High-grade carb0n steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	鉻鉬鋼 Cr.M0 steel	20CrlM01VA	鉻鉬鋼 Cr.M0 steel	Y：硬質合金 Y：carbide all0y			鉻鉬鋼 Cr.M0 steel

NK44H法蘭式真空閘閥外形結構圖

NK44H法蘭式真空閘閥主要連接尺寸PN1.6MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸（mm）									閥門重量（kg）	附法蘭尺寸（mm）			重量 （kg）
		L	H	D	D1	D2	b	f	Z-d	W		h	Do	Dn
NK44H-16C NK44H-16P NK44H-16I	50	250	345	160	125	100	16	3	4-18	250	28	48	49	58	2.5
	65	270	395	180	145	120	18	3	4-18	250	40	50	64	75	3.4
	80	280	425	195	160	135	20	3	8-18	300	58	52	78	91	4.4
	100	300	510	215	180	155	20	3	8-18	300	75	52	96	110	5.2
	125	325	570	245	210	185	22	3	8-18	350	110	60	120	136	7
	150	350	725	280	240	210	24	3	8-23	350	150	60	145	163	9
	200	400	820	335	295	265	26	3	12-23	400	223	62	201	223	12
	250	450	890	405	355	320	30	3	12-25	450	326	68	253	278	19
	300	500	1070	460	410	375	30	3	12-15	550	432	70	303	330	25
	350	550	1320	520	470	425	34	4	16-25	600	572	78	351	382	33
	400	600	1450	580	525	485	36	4	16-30	650	740	90	398	432	43
	450	650	1560	640	585	545	40	4	20-30	700	955	95	450	485	54
	500	700	1720	705	650	608	44	4	20-34	750	1195	98	500	535	72
	600	800	1880	840	770	718	48	5	20-41	800	1455	105	600	636	91
	700	900	2085	910	840	788	50	5	24-41	850	2110	110	690	726	103
	800	1000	2590	1020	950	898	52	5	24-41	950	2630	115	790	826	126

NK44H法蘭式真空閘閥主要連接尺寸PN2.5MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸（mm）									閥門重量（kg）	附法蘭尺寸（mm）			重量 （kg）
		L	H	D	D1	D2	b	f	Z-d	W		h	D0	Dn
NK44H-25C NK44H-25P NK44H-25I	50	250	345	160	125	100	20	3	4-18	250	30	48	49	64	2.9
	65	270	395	180	145	120	22	3	8-18	250	43	52	66	82	3.8
	80	280	425	195	160	135	22	3	8-18	300	60	55	78	95	4.8
	100	300	510	230	190	160	24	3	8-23	300	79	62	100	117	7
	125	325	570	270	220	188	28	3	8-25	350	114	68	125	144	10
	150	350	725	300	250	218	30	3	8-25	350	157	72	151	172	13
	200	400	820	360	310	278	34	3	12-25	400	243	60	201	223	19
	250	450	890	425	370	332	36	3	12-30	450	345	85	253	278	23
	300	500	1070	483	430	390	40	4	16-30	550	455	92	303	330	35
	350	550	1320	550	490	448	44	4	16-34	650	615	98	351	382	54
	400	600	1450	610	550	505	48	4	16-34	700	794	115	398	432	68
	450	650	1560	660	600	555	50	4	20-34	750	1018	115	450	483	85
	500	700	1720	730	660	610	52	4	20-41	800	1250	120	498	535	95
	600	800	1880	840	770	718	56	5	20-41	850	1528	130	598	636	128
	700	900	2085	955	875	815	60	5	24-48	900	2265	140	688	726	175
	800	1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826	230

NK44H法蘭式真空閘閥主要連接尺寸PN4.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸（mm）											閥門重量（kg）	附法蘭尺寸（mm）			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	Z-d	W		h	D0	Dn
NK44H-40C NK44H-40P NK44H-40I	50	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64	3
	65	270	395	180	145	120	22	3	110	4	8-18	300	49	52	66	82	4
	80	280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95	5.3
	100	300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117	7.8
	125	325	570	270	220	188	28	3	176	4.5	8-25	400	124	68	125	144	11
	150	350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172	14
	200	400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	199	223	26
	250	450	890	456	385	345	42	3	313	4.5	12-34	550	392	102	251	278	38
	300	500	1070	510	450	408	46	4	364	4.5	16-34	650	515	116	301	330	54
	350	550	1320	570	510	465	52	4	422	5	16-34	750	684	120	349	382	68
	400	600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432

NK44H法蘭式真空閘閥主要連接尺寸PN6.4MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸（mm）											閥門重量（kg）	附法蘭尺寸（mm）			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	z-d	W		h	Do	Dn
NK44H-64C NK44H-64P NK44H-64I	50	250	350	175	135	105	26	3	88	4	4-23	300	43	70	48	64	4.7
	65	280	405	200	160	130	28	3	110	4	8-23	300	60	75	65	82	6.5
	80	310	435	210	170	140	30	3	121	4	8-23	350	78	75	76	95	7.6
	100	350	515	250	200	168	32	3	150	4.5	8-25	400	100	88	98	117	12
	125	400	580	295	240	202	36	3	176	4.5	8-30	400	140	98	128	150	18
	150	450	735	340	280	240	38	3	204	4.5	8-34	450	204	110	149	172	26
	200	550	835	405	345	300	44	3	260	4.5	12-34	550	317	116	197	223	39
	250	650	905	470	400	352	48	3	313	4.5	12-41	650	475	122	245	278	54
	300	750	1080	530	460	412	54	4	364	4.5	16-41	750	630	136	293	330	72
	350	850	1340	595	525	475	60	4	422	5	16-41	800	850	154	341	382	105
	400	950	1460	670	585	525	66	4	474	5	16-48	900	1096	170	386	432	145

NK44H法蘭式真空閘閥主要連接尺寸PN10.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸（mm）											閥門重量（kg）	附法蘭尺寸（mm）			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	z-d	W		h	Do	Dn
NK44H-100C NK44H-100P NK44H-100I	50	250	350	195	145	112	28	3	88	4	4-25	300	48	72	48	64	6.5
	65	280	405	220	170	138	32	3	110	4	8-25	300	68	84	63	82	9.3
	80	310	435	230	180	148	34	3	121	4	8-25	350	89	90	74	95	10.8
	100	350	515	265	210	172	38	3	150	4.5	8-30	400	112	100	97	117	16
	125	400	580	310	250	210	42	3	176	4.5	8-34	400	156	115	124	150	25
	150	450	735	350	290	250	46	3	204	4.5	12-34	450	220	130	144	172	35
	200	550	835	430	360	312	54	3	260	4.5	12-41	550	352	145	189	223	58
	250	650	905	500	430	382	60	3	313	4.5	12-41	650	535	170	235	278	89
	300	750	1080	585	500	442	70	4	364	4.5	16-48	750	730	195	281	330	132
	350	850	1340	655	560	498	76	4	422	5	16-54	850	995	210	333	380	178
	400	950	1460	715	620	558	80	4	474	5	16-54	950	1265	220	376	432	224

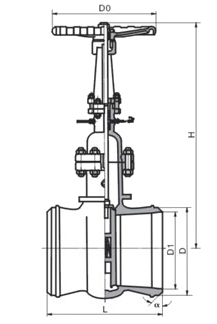

NK64H焊接式真空閘閥外形結構圖

NK64H焊接式真空閘閥主要外形尺寸PN1.6MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa
						D	D1
NK64H-16C NK64H-16P NK64H-16I	50	250	37o30'	334	250	58	50
	65	270	37o30'	439	250	75	65
	80	280	37o30'	495	300	91	79
	100	300	37o30'	575	350	11O	97
	125	325	37o30'	587	350	136	121
	150	350	37o30'	607	350	163	146
	200	400	37o30'	740	400	223	202
	250	450	37o30'	863	400	278	254
	300	500	37o30'	990	400	330	305
	350	550	37o30'	1137	500	382	352
	400	600	37o30'	1523	500	432	399
	450	650	37o30'	1618	600	485	451
	500	700	37o30'	1657	600	535	501
	600	800	37o30'	1746	700	636	601

NK64H焊接式真空閘閥主要外形尺寸PN2.5MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PN2.5/MPa
						D	D1
NK64H-25C NK64H-25P NK64H-25I	50	250	37o30'	334	250	64	4g
	65	270	37o30'	439	250	82	67
	80	280	37o30'	495	300	95	77
	100	300	37o30'	575	350	117	101
	125	325	37o30'	587	350	144	126
	150	350	37o30'	607	350	172	158
	200	400	37o30'	740	400	223	202
	250	450	37o30'	863	400	278	254
	300	500	37o30'	990	400	330	305
	350	550	37o30'	1137	500	382	352
	400	600	37o30'	1523	500	432	39g
	450	650	37o30'	1618	600	485	451
	500	700	37o30'	1657	600	535	499
	600	800	37o30'	1746	700	636	599

NK64H焊接式真空閘閥主要外形尺寸PN4.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa
					D1	H	D0
NK64H-40C NK64H-40P NK64H-40I	50	250	64	37o30'	49	345	300
	65	270	83	37o30'	67	441	300
	80	280	96	37o30'	79	495	350
	100	300	117	37o30'	101	575	350
	125	325	144	37o30'	126	587	400
	150	350	172	37o30'	152	607	400
	200	400	223	37o30'	200	740	450
	250	450	278	37o30'	252	863	550
	300	500	330	37o30'	302	1008	650
	350	550	382	37o30'	350	1142	750
	400	650	432	37o30'	397	1527	850

NK64H焊接式真空閘閥主要外形尺寸PN6.4MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PN6.4/MPa
					D1	H	DO
NK64H-64C NK64H-64P NK64H-64I	50	250	64	37o30'	50	350	300
	65	270	83	37o30'	66	447	300
	80	280	96	37o30'	77	499	350
	100	300	117	37o30'	99	582	400
	125	325	144	37o30'	129	590	400
	150	350	172	37o30'	150	611	450
	200	400	223	37o30'	198	745	550
	250	450	278	37o30'	246	867	650
	300	500	330	37o30'	294	1008	750
	350	550	382	37o30'	342	1148	800
	400	650	432	37o30'	387	1531	900

NK64H焊接式真空閘閥主要外形尺寸PN10.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PNlO.0/MPa
					D1	H	D0
NK64H-100C NK64H-100P NK64H-100I	50	250	64	37o30'	49	350	300
	65	270	83	37o30'	64	447	300
	80	280	96	37o30'	75	499	350
	100	300	117	37o30'	87	582	400
	125	325	144	37o30'	125	590	400
	150	350	172	37o30'	145	611	450
	200	400	223	37o30'	190	747	550
	250	450	278	37o30'	236	869	650
	300	500	330	37o30'	282	1013	750
	350	550	382	37o30'	334	1148	850
	400	650	432	37o30'	377	1533	950



聲明：【NK44H,NK64H真空閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的NK44H,NK64H真空閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
