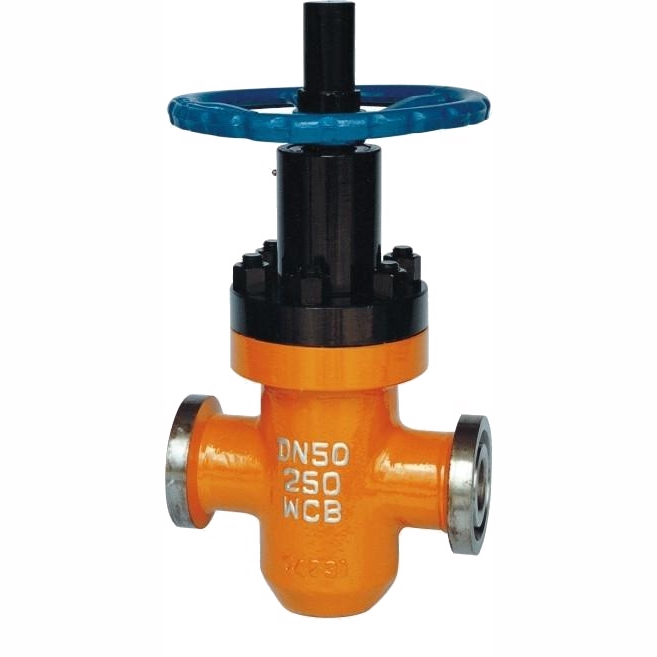

產品名稱：Z83Y卡箍閘閥
產品型號：Z83Y
產品口徑：DN40～DN80
產品壓力：16.0Mpa～42.0Mpa
產品材質：鑄鋼、不銹鋼
產品口徑：DN40～DN80
產品壓力：16.0Mpa～42.0Mpa
產品材質：鑄鋼、不銹鋼
產品名稱：卡箍閘閥 產品型號：Z83Y 公稱通徑：DN40～DN80結構形式：閘板式公稱壓力：16.0Mpa～42.0Mpa連接方式：法蘭、焊接、卡套、外螺紋適用溫度：-20ºC～+150&
產品說明Z83Y卡箍閘閥采用新型平衡浮動式密封結構，適用于壓力不大于45MPa，溫度不高于120℃的油、天燃氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。結構特征1、 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。2、 閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。 3、 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。 4、 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。 5、 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。 6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。 采用標準
性能規范

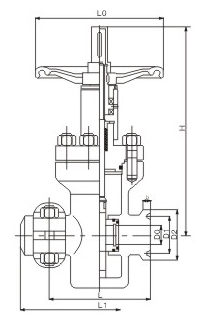

Z83Y外形尺寸圖 Z83Y主要外形尺寸
操作方式1、閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。2、 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。 3、本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。 4、關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。 5、閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。 6、閥門在使用過程中，如因易損件而泄漏，應及時更換。 7、閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。 8、閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。 使用說明1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線 3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。 4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全。 5、 全封閉結構，防護性能好，可適應全天候要求。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
