產品名稱：	鍛鋼低溫閘閥	產品型號：	DZ61H、DZ11H
公稱通徑：	DN15～DN50	結構形式：	閘板式
公稱壓力：	1.6Mpa～14.0Mpa/150LB-800LB	連接方式：	內螺紋、承插焊、法蘭
適用溫度：	-20ºC～-101ºC～-196ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液氮、乙烯、甲烷、液態天然氣、二氧化碳等	生產廠家：	浦首閥門

產品說明

DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。

主要性能參數

型號	壓力級 (LB)	工作壓力 (MPa)	適用溫度 (℃)	適用介質
DZ11H-150(Lb)	150	2.0	-196℃	液氮、液氨、甲烷、乙烯、二氧化碳等
DZ11H-300(Lb)	300	5.0
DZ11H-600(Lb)	600	10.0
DZ11H-800(Lb)	800	14.0
DZ61H-150(Lb)	150	2.0	-196℃	液氮、液氨、甲烷、乙烯、二氧化碳等
DZ61H-300(Lb)	300	5.0
DZ61H-600(Lb)	600	10.0
DZ61H-800(Lb)	800	14.0

零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
DZ11H-150(Lb)	低溫鋼、LCB、不銹鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ61H-150(Lb)	低溫鋼、LCB、不銹鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ61H-300(Lb)
DZ61H-600(Lb)
DZ61H-800(Lb)

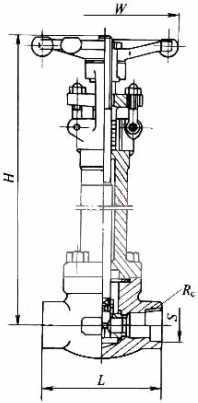

外形結構圖

主要外形及結構尺寸 (mm)

DN		S/mm		T/in	W/mm	H（開）/mm	重量/kg
in	mm	JNSI	JIS
½	15	21.8	22.2	½	125	333	7.1
¾	20	27.1	27.7	¾	125	360	9.4
1	25	33.8	34.5	1	160	407	13.5
1¼	32	42.6	42.2	1¼	160	475	15.0
1½	40	48.7	49.1	1½	180	475	17.8
2	50	61.1	61.1	2	200	551	28.0

聲明：【DZ61Y鍛鋼低溫閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的DZ61Y鍛鋼低溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
