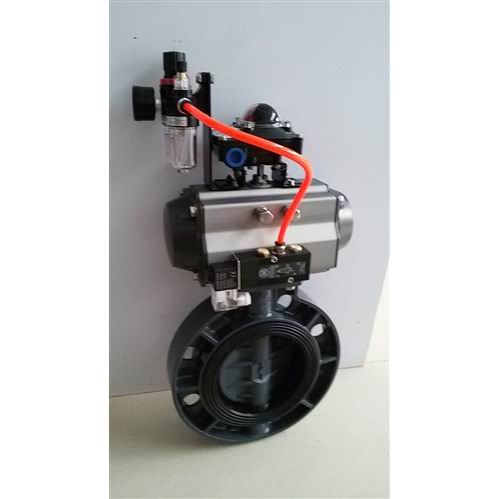

產品名稱：D671X-10S氣動塑料蝶閥

產品型號：D971X-10S
產品口徑：DN40～DN300
產品壓力：0.6Mpa～1.6MPa
產品材質：PVC、UPVC、CPVC、PPR、ABS、PVDF

產品名稱：氣動塑料蝶閥產品型號：D971X-10S 公稱通徑：DN40～DN300閥座密封：橡膠密封或者四氟密封公稱壓力：0.6Mpa～1.6MPa連接方式：對夾式適用溫度：-25ºC～+

產品名稱：	氣動塑料蝶閥	產品型號：	D971X-10S
公稱通徑：	DN40～DN300	閥座密封：	橡膠密封或者四氟密封
公稱壓力：	0.6Mpa～1.6MPa	連接方式：	對夾式
適用溫度：	-25ºC～+135ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	PVC、UPVC、CPVC、PPR、ABS、PVDF	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、腐蝕性液體	生產廠家：	浦首閥門

產品說明

D671X-10S氣動塑料蝶閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。泄漏點少，強度高，裝拆方便。含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型，耐腐蝕性能優良。

技術參數

空氣驅動	壓縮空氣4-6bar(可帶手輪)
公稱通徑	50～300mm
公稱壓力	1.0～1.6Mpa
適用溫度	0～+60℃
連接方式	對夾
閥結構	A型
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP、PTFE
密封材質	FPM、EPDM、NBR
適用介質	PVC兼容的食品工業化學溶劑
可選附件	限位開關、定位器、電磁閥、減壓閥

性能規范

公稱通徑DN	50～300（mm）
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6

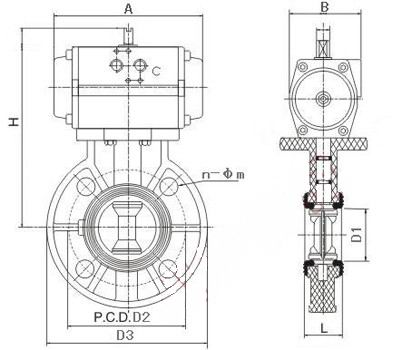

外形結構圖

外形連接尺寸

通徑(mm)	英寸″	尺寸（mm）
通徑(mm)	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
