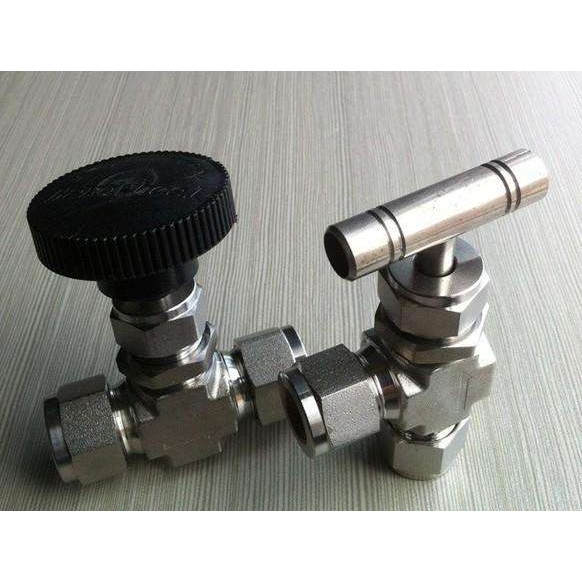

產品名稱：J94W,J94H卡套角式截止閥

產品型號：J94W/H
產品口徑：DN3～DN25
產品壓力：16.0MPa～32.0MPa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：卡套角式截止閥產品型號：J94W/H 公稱通徑：DN3～DN25結構形式：截止式公稱壓力：16.0MPa～32.0MPa連接方式：卡套適用溫度：-29ºC～+550ºC

產品名稱：	卡套角式截止閥	產品型號：	J94W/H
公稱通徑：	DN3～DN25	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	卡套
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J94W/H卡套角式截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。

主要零部件材料

序號	零件名稱	材質
1	連接螺母	20# 、A105、 SS304 、SS304L 、SS316 、SS316L
2	卡套	20# 、A105 、SS304 、SS304L 、SS316 S、S316L
3	閥體	20# 、A105 、SS304 、SS304L 、SS316 、SS316L
4	填料墊	PTFE 、柔性石墨/金屬盤根
5	填料	PTFE 、柔性石墨
6	填料壓蓋	20# 、A105 、SS304 S、S304L 、SS316 、SS316L
7	鎖緊螺母	20# 、A105 、SS304 、SS304L 、SS316 、SS316L
8	閥桿	20# 、A105 、SS304 、SS304L 、SS316 、SS316L
9	手輪	20# 、A105 、SS304 、SS304L 、SS316 、SS316L
10	帶帽螺母	20# 、A105 、SS304 、SS304L 、SS316 、SS316L

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力 (MPa)	工作溫度 (℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
J94W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J94W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425℃

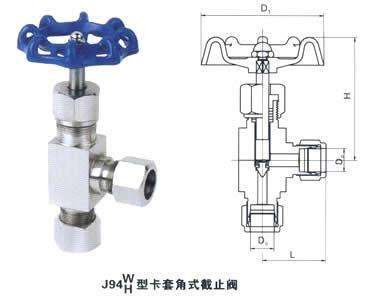

外形結構圖

主要外形尺寸

ITEM NO.	D	L	H	D0
J94W/H-1	8	38	92	70
J94W/H-2	10	38	92	70
J94W/H-3	12	39	92	70
J94W/H-4	14	40	94	70
J94W/H-5	18	42	100	80

聲明：【J94W,J94H卡套角式截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J94W,J94H卡套角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
