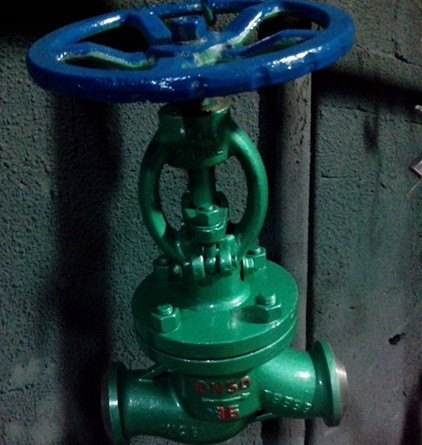

產品名稱：	真空截止閥	產品型號：	NKJ61H、NKJ41H
公稱通徑：	DN10～DN150	結構形式：	截止式
公稱壓力：	1.0MPa～10.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手動、電動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣	生產廠家：	浦首閥門

產品說明

NKJ61H、NKJ41H真空截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統，起到真空隔離密封作用。

產品特點

1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2、真空密封結構填料室，隔離真空可靠。
3、閥桿有良好的抗腐蝕性，抗擦傷和耐磨性。
4、膨脹系數大，氣密性能好，系統與大氣隔離可靠。

產品標準

設計標準	結構長度	連接法蘭	試驗和檢驗	壓力-溫度
JB/T3595	GB/T15188.1	JB/T79.1-94	GB13927 JB/T9092	GB/T3595

性能規范

公稱壓力	試驗壓力
	殼體	密封（水）	密封（氣）	上密封
1.0	1.5	1.1	0.6	1.1
1.6	2.4	1.8		1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

適用范圍

殼體材料	適用介質	適用溫度
碳素鋼（C）	水、蒸汽、油品	≤425
鉻鉬鋼（I）	水、蒸汽、油品	≤550
鉻鎳不銹鋼（P）	硝酸類	≤200
鉻鎳鉬不銹鋼（R）	醋酸類	≤200

主要零部件材料

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
閥 瓣/ 座	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥蓋	WCB/25	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	鉛青組合填料
閥桿螺母	鋁青銅
手輪	可鍛鑄鐵

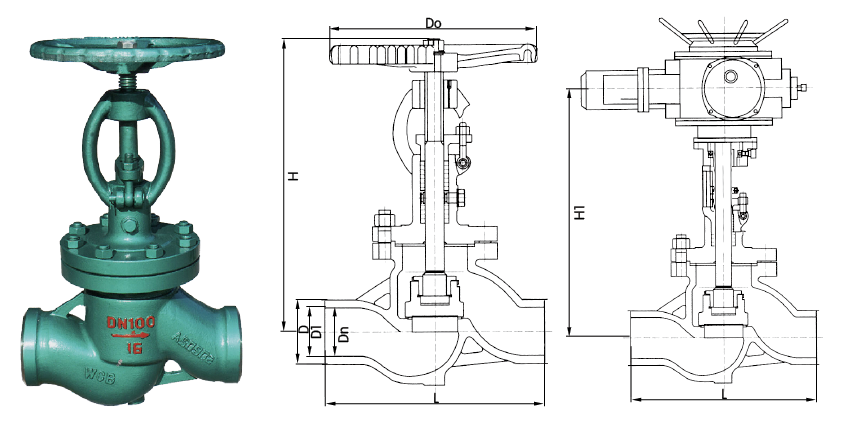

外形結構圖

NKJ61H/Y真空截止閥主要外形尺寸（mm）：

型號	DN	L	D	Dn	D1	H	Do	電動H1
NKJ61H/Y -16C/P/R/I NKJ961H/Y -16C/P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -25P/R/I NKJ961H/Y -25P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -40P/R/I NKJ961H/Y -40P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -64P/R/I NKJ961H/Y -64P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	140	552
	20	150	44	19	26	270	160	557
	25	160	44	26	33	290	180	562
	32	180	60	30	39	330	200	592
NKJ61H/Y -100P/R/I NKJ961H/Y -100P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	140	552
	20	150	44	19	26	270	160	557
	25	160	44	26	33	290	180	562
	32	180	60	30	39	330	200	592

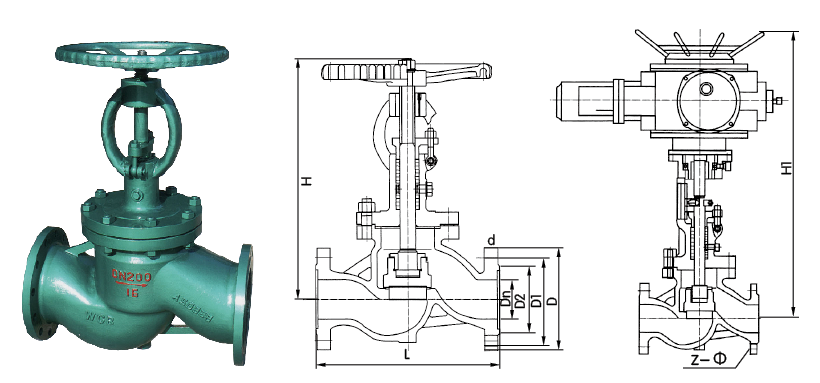

外形結構圖

NKJ41H/Y真空截止閥主要外形尺寸（mm）：

型號	DN	L	D	D1	D2	d	z-Φ	Dn	H	Do	電動H1
NKJ41H/Y -16C/P/R/I NKJ941H/Y -16C/P/R/I	15	130	95	65	45	14	4-14	12	245	120	552
	20	150	105	75	55	14	4-14	18	265	140	557
	25	160	115	85	65	14	4-14	25	270	160	562
	32	180	135	100	78	16	4-18	31	285	180	572
	40	200	145	110	85	16	4-18	38	300	200	625
	50	230	160	125	100	16	4-18	49	355	240	660
	65	290	180	145	120	18	4-18	66	415	280	690
	80	310	195	160	135	20	8-18	78	425	280	715
	100	350	215	180	155	20	8-18	96	470	320	770
	125	400	245	210	185	22	8-18	121	500	360	810
	150	480	280	240	210	24	8-23	146	570	400	1060
NKJ41H/Y -25P/R/I NKJ941H/Y -25P/R/I	15	130	95	65	45	16	4-14	12	245	120	552
	20	150	105	75	55	16	4-14	18	265	140	557
	25	160	115	85	65	16	4-14	25	270	160	562
	32	180	135	100	78	18	4-18	31	285	180	572
	40	200	145	110	85	18	4-18	38	300	200	625
	50	230	160	125	100	20	4-18	49	355	240	660
	65	290	180	145	120	22	8-18	66	415	280	690
	80	310	195	160	135	22	8-18	78	425	280	715
	100	350	230	190	160	24	8-23	96	470	320	770
	125	400	270	220	188	28	8-25	121	500	360	810
	150	480	300	250	218	30	8-25	146	570	400	1060



聲明：【NKJ61H,NKJ41H真空截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的NKJ61H,NKJ41H真空截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
