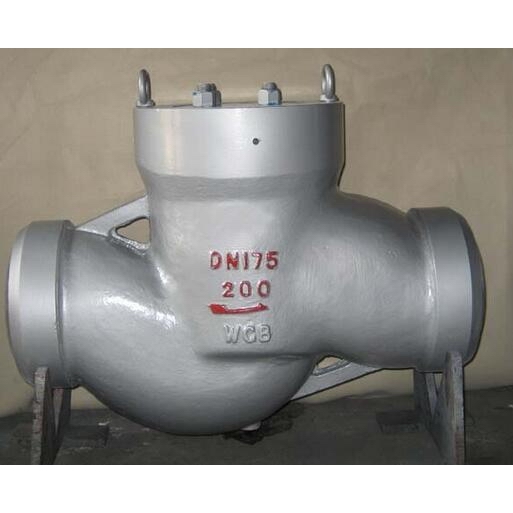

產品名稱:H61Y,H61H高壓升降式止回閥
產品型號:H61Y、H61H
產品口徑:DN10~DN700
產品壓力:16.0MPa~25.0MPa~32.0MPa
產品材質:鑄鋼、鉻鉬釩鋼
產品口徑:DN10~DN700
產品壓力:16.0MPa~25.0MPa~32.0MPa
產品材質:鑄鋼、鉻鉬釩鋼
產品名稱:高壓升降式止回閥 產品型號:H61Y、H61H 公稱通徑:DN10~DN700結構形式:升降式公稱壓力:16.0MPa~25.0MPa~32.0MPa連接方式:焊接、法蘭適用溫度:-29&o
產品說明H61Y、H61H高壓升降式止回閥支管兩端為焊結結構,焊結坡口可按標準或用戶要求制作,適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型;另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的,在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。執行標準1.設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。 3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。 4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。 結構簡述1、閥瓣作升降運動,連通管使閥瓣的上腔與閥門出口連通,在閥瓣升起與回落時,減少了沖擊和振動,并使閥瓣達到全行程。2、閥體上腔采用不銹鋼導向套,保證閥瓣動作靈活。 3、閥瓣與閥座密封面采用鉆基硬質合金等離子噴焊而成,硬度高、抗沖蝕、抗擦傷性能好。 性能規范
主要零件材料

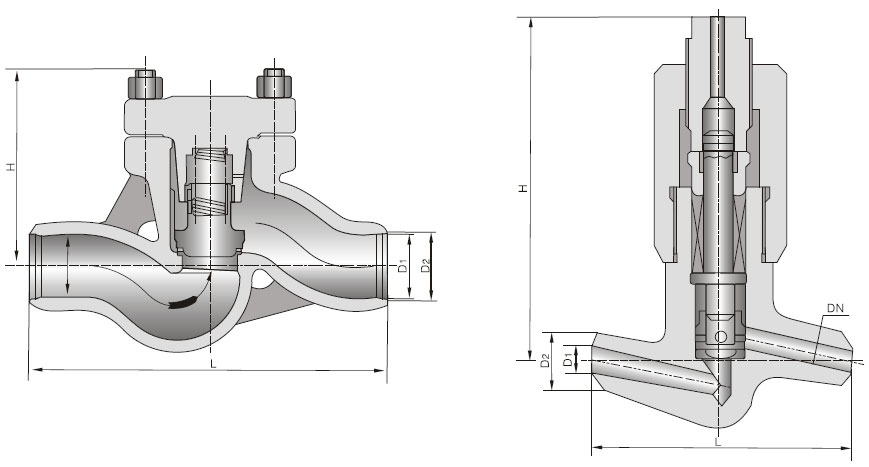

外形結構圖![]() 主要外形尺寸
|
