產品名稱：	高溫高壓疏水閥	產品型號：	HRW3、FRK3
公稱通徑：	DN15～DN50	結構形式：	圓盤式
公稱壓力：	10.0MPa～16.0MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鉻鉬鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

HRW3、FRK3高溫高壓疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。

工作原理

HRW3、FRK3高溫高壓疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

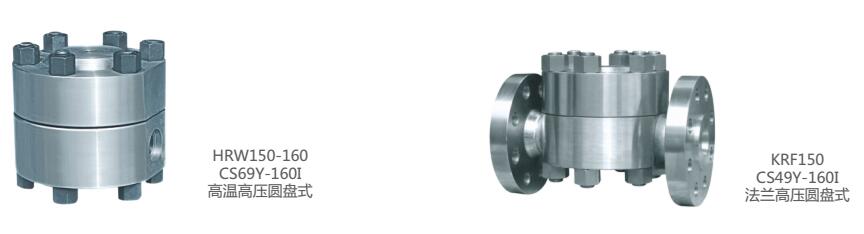

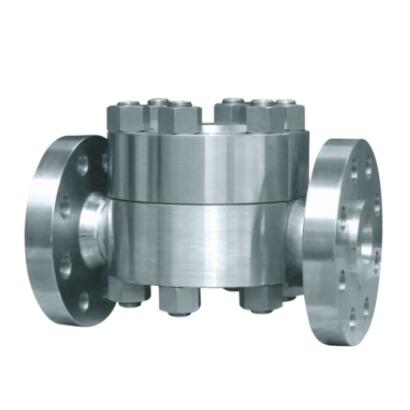

產品圖

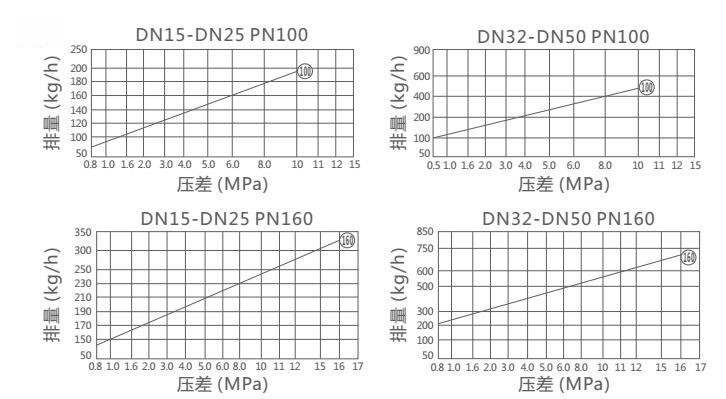

排量圖

注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
       2、壓差是指疏水閥的入口端與出口端的壓力差

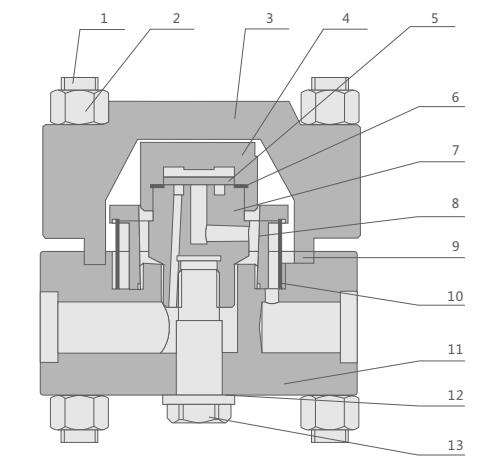

結構分析圖



主要零部件

序號	名稱	材料
1	螺柱	B16
2	螺母	20CrMo
3	閥蓋	F22
4	閥座蓋	F22
5	閥片	F22
6	墊圈	石墨
7	閥座	F22
8	閥套	F22
9	石墨墊圈	304+石墨
10	濾網	304
11	閥體	F22
12	墊圈	石墨
13	閥座頂桿	F22

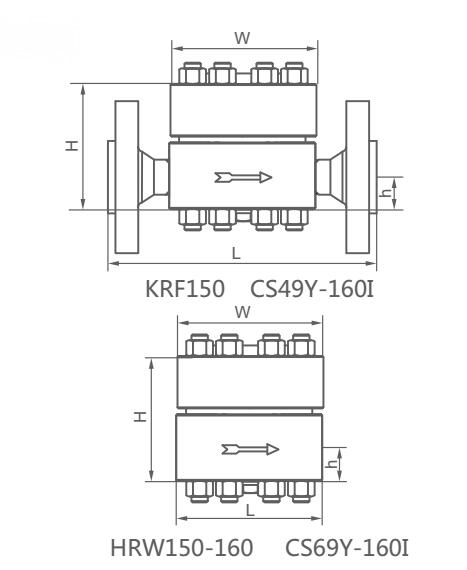

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-100I KRF-600LB KRF3-600LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	320	157	37	195

主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-160I KRF-900LB KRF3-900LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	350	160	40	220

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB	15	125	112	23	135
	20	125	112	23	135
	25	130	116	27	140
	32	168	153	33	180
	40	168	153	33	180
	50	185	160	40	200

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB	15	125	112	23	135
	20	125	112	23	135
	25	145	119	30	155
	32	185	157	37	195
	40	185	157	37	195
	50	205	163	43	220



聲明：【HRW3,FRK3高溫高壓疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的HRW3,FRK3高溫高壓疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
