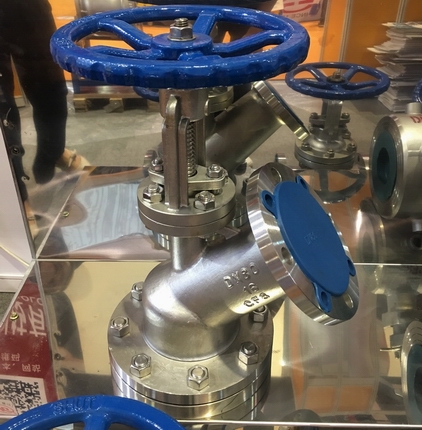

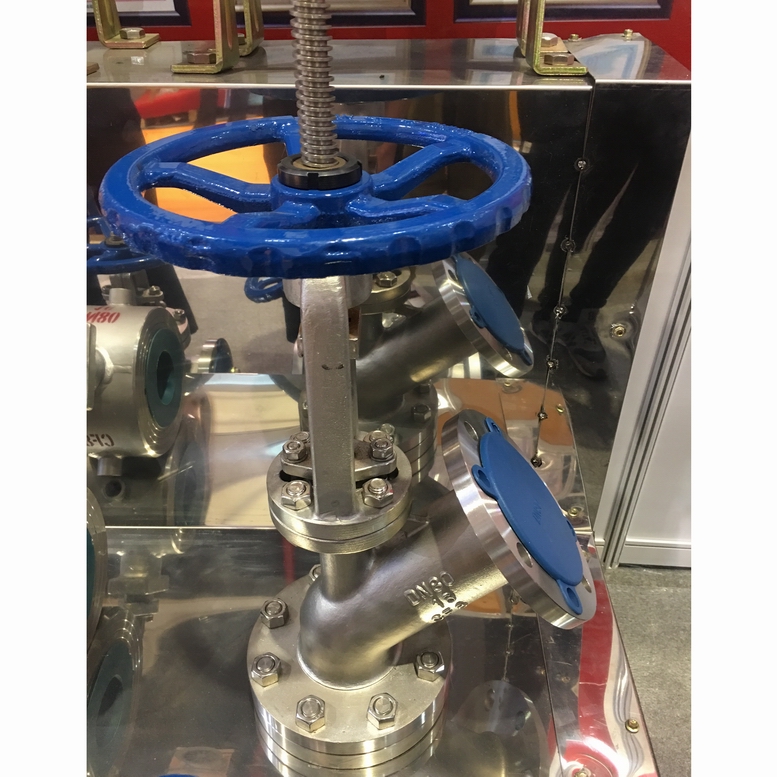

產品名稱：FLJ41H上展式放料閥
產品型號：FLJ41H
產品口徑：DN25～DN200
產品壓力：1.6MPa～2.5MPa～4.0MPa
產品材質：鑄鋼、不銹鋼
產品口徑：DN25～DN200
產品壓力：1.6MPa～2.5MPa～4.0MPa
產品材質：鑄鋼、不銹鋼
產品名稱：上展式放料閥 產品型號：FLJ41H 公稱通徑：DN25～DN200結構形式：上展式公稱壓力：1.6MPa～2.5MPa～4.0MPa連接方式：法蘭適用溫度：-29ºC～+425&

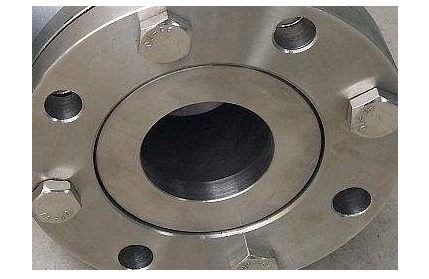

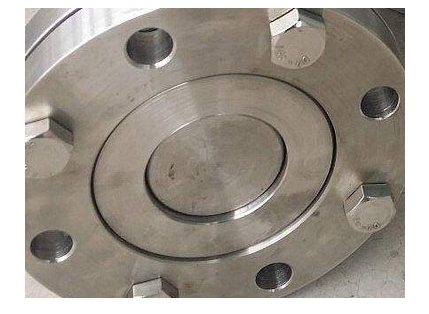

產品說明FLJ41H上展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。標準規范1.設計制造標準按GB/T12235-20072.結構長度標準按企業標準 3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等 4.試驗與檢驗按GB/T13927-2008 上展式與下展式區分放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。看圖分析上展式與下展式
主要零件材質

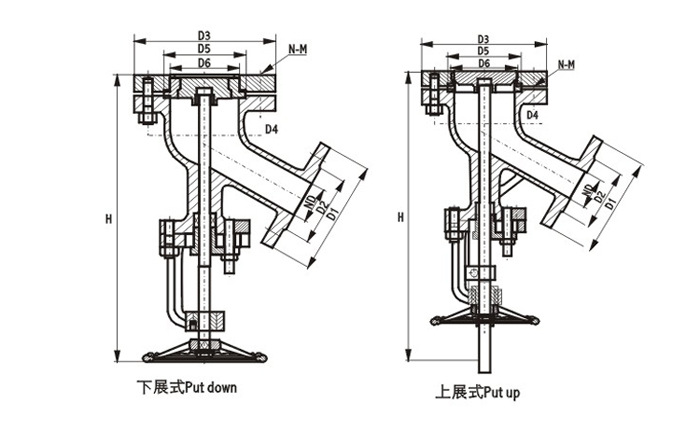

外形結構圖 主要外形尺寸（上展式）
主要外形尺寸（下展式）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
