產品名稱：	自潔式過濾器	產品型號：	GCQ
公稱通徑：	DN50～DN700	結構形式：	自潔式
工作壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-20ºC～+80ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、氣體等	生產廠家：	浦首閥門

產品說明

GCQ自潔式過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢 ，污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該產品廣泛應用于工業冷卻水系統、空調水系統、熱交換水系統、生產生活熱水供應系統、熱水采暖鍋爐水系統等。

工作原理

      水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
      自潔式過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式過濾器時，體積擴大，流速急劇低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留污物脫落，實現自潔。

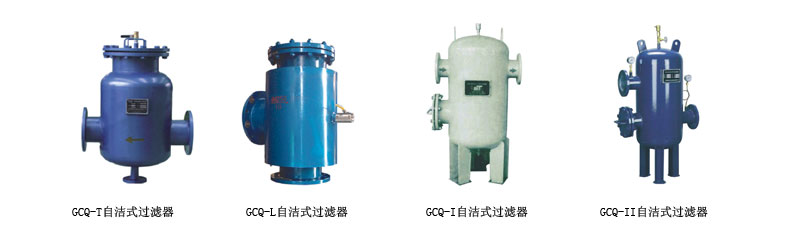

外形產品圖

主要外形尺寸GCQ-T/L系列

規格DN	參考流量	A	D	B	C	E	F	重量Kg
50	5-7	320	159	130	320	15	25	35
65	8-11	380	219	150	370	15	25	45
80	15-20	460	273	175	420	15	25	60
100	25-35	520	325	210	500	15	25	80
125	45-60	580	377	235	600	15	40	110
150	60-85	640	426	260	700	15	40	160
200	90-130	720	470	300	800	15	40	220
250	150-260	780	500	360	950	15	50	280
300	250-400	890	600	400	1050	15	50	350
350	450-650	1000	700	460	1200	15	50	420
400	650-900	1120	800	515	1350	15	65	490
450	900-1100	1100	900	560	1450	15	65	560
500	1150-1500	1240	1000	610	1600	15	65	640
550	1300-1700	1340	1000	640	1700	15	80	720
600	1600-2000	1440	1100	600	1840	15	80	810
650	1900-2300	1440	1100	720	1960	15	80	900
700	2200-2700	1540	1200	760

主要外形尺寸主要外形尺寸GCQ-I/II系列

規格DN	參考流量m/h	A	B	C	D	E	F	G	H	I	Ⅰ重量kg	Ⅱ重量kg
50	7-10	219	520	160	210	380	300	15	25	200	50	52
65	12-21	273	580	180	230	440	400	15	25	220	70	73
80	20-30	325	700	210	290	510	450	15	25	240	90	94
100	35-55	377	820	250	330	570	500	15	40	250	120	125
125	60-90	426	910	280	360	600	600	15	40	270	150	156
150	85-120	500	1020	320	410	740	650	15	40	270	190	197
200	130-250	600	1200	380	470	860	750	15	50	270	240	250
250	260-400	700	1450	450	580	980	850	15	50	290	320	335
300	400-650	800	1570	490	620	1090	1000	15	50	290	450	470
350	650-900	900	1840	540	780	1290	1100	15	65	300	640	665
400	900-1100	1000	1990	590	840	1320	1250	15	65	300	700	730
450	1100-1500	1100	2190	640	940	1440	1350	15	65	300	880	910
500	1500-2000	1200	2560	740	1110	1540	1450	15	80	320	1160	1200
550	1900-2300	1200	2720	780	1150	1540	1450	15	80	320	1240	1290
600	2200-2800	1300	2830	840	1180	1640	1550	15	80	320	1350	1410
650	2700-3200	1300	2960	890	1220	1640	1550	15	80	340	1400	1460
700	3100-3600	1400	3130	940	1270	1740	1650	15	80	340	1500	1570

安裝及注意事項

安裝時，水流方向應與設備指示方向一致；最好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。本產品排氣率：99% ，排污率：99%。

聲明：【GCQ自潔式過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GCQ自潔式過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
