產品名稱：	蒸汽氣動角座閥	產品型號：	JF2000
公稱通徑：	DN15～DN100	結構形式：	活塞式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭、內螺紋、焊接、快裝卡箍
適用溫度：	-29ºC～+350ºC	驅動方式：	氣動（氣開、氣閉）
閥體材質：	不銹鋼304、304L、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣、液體、氣體等	生產廠家：	浦首閥門

產品說明

JF2000蒸汽氣動角座閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代蒸汽氣動角座閥。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。廣泛應用于食品、制藥、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。

產品特點

1、以水油氣為介質，比同類競爭性產品長3百萬次工作壽命；
2、閥桿內自動調節雙層填料密封蓋，氣密性絕佳；
3、加長防水錘型導向和防塵密封圈設計；
4、配有先導式氣壓，零泄密壽命超過5百萬次；
5、配有長壽活塞環的免修執行器；
6、開啟式無震蕩，比普通閥門減少40%的用氣量
7、無水擊作用，比截止閥高50%流速

參數選型

型號	氣缸	氣缸材質	密封	溫度	連接方式
JF2000-DRF	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	法蘭
JF2000-DRW	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	內螺紋
JF2000-DRH	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-DRK	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
JF2000-DSF	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	法蘭
JF2000-DSW	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	內螺紋
JF2000-DSH	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-DSK	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
型號	氣缸	氣缸材質	密封	溫度	連接方式
JF2000-SRF	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	法蘭
JF2000-SRW	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	內螺紋
JF2000-SRH	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-SRK	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
JF2000-SSF	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	法蘭
JF2000-SSW	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	內螺紋
JF2000-SSH	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-SSK	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
閥體材質可選：不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L 產品認證：ISO9001：2008，CE 認證。可定制≥350℃高溫型。

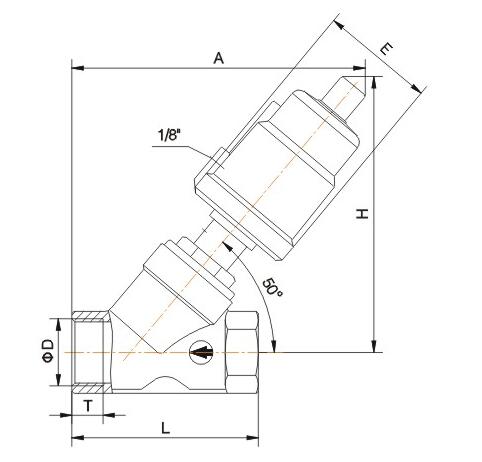

外形結構圖



主要外形尺寸

型號Size	規格D	執行器mm	L	A	H	E
DN15	1/2''	φ50	68	133	126	62
DN20	3/4''	φ50	75	137	131	62
DN25	1''	φ63	90	170	165	76
DN32	1 1/4''	φ63	110	180	175	76
DN40	1 1/2''	φ63	115	190	178	76
DN50	2''	φ80	135	235	210	96
DN65	2 1/2''	φ100	185	307	283	114
DN80	3''	φ100	210	320	295	114

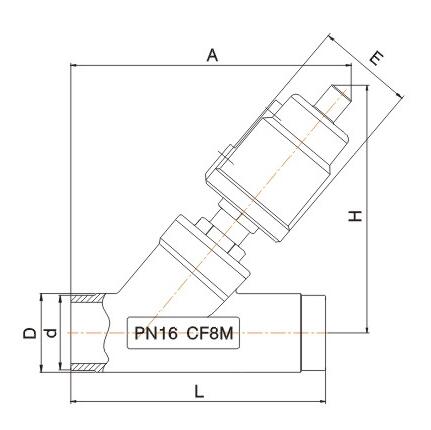

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	D	d	A	H	E
DN15	φ50	120	20.0	19.0	150	135	62
DN20	φ50	125	25.5	24.0	160	142	62
DN25	φ63	145	31.0	30.0	195	172	76
DN32	φ63	156	38.0	37.0	200	175	76
DN40	φ63	185	47.0	45.5	207	180	76
DN50	φ80	200	58.0	56.5	240	205	96
DN65	φ100	228	77.5	75.0	319	275	114
DN80	φ100	245	92.0	90.0	337	290	114

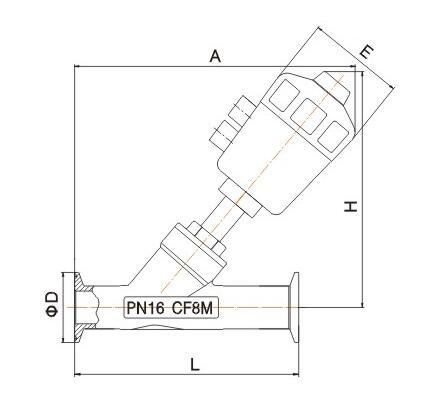

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	D	A	H	E
DN15	φ50	120	50.5	150	135	62
DN20	φ50	140	50.5	163	142	62
DN25	φ63	160	50.5	190	172	76
DN32	φ63	75	50.5	203	175	76
DN40	φ63	190	64.0	210	180	76
DN50	φ80	210	77.5	245	205	96
DN65	φ100	225	91.0	317	275	114
DN80	φ100	255	106.0	342	290	114

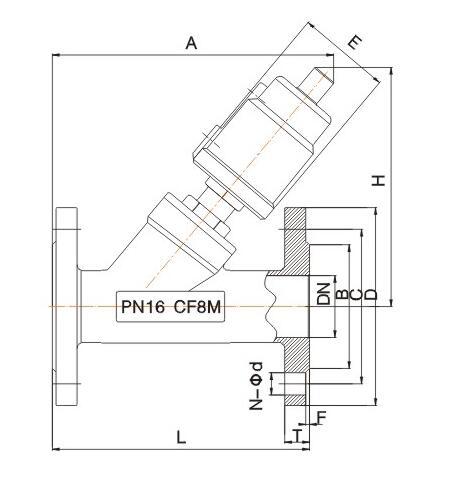

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	T	f	D	C	B	N-φd	A	H	E
DN15	φ50	120	14	2	95	65	40	4-φ14	160	145	62
DN20	φ50	130	14	2	105	75	50	4-φ14	165	153	62
DN25	φ63	140	14	2	115	85	60	4-φ14	205	178	76
DN32	φ63	150	16	2	135	100	70	4-φ18	215	180	76
DN40	φ63	180	16	2	145	110	80	4-φ18	220	205	76
DN50	φ80	195	16	2	160	125	95	4-φ18	235	213	96
DN65	φ100	230	18	2	185	145	115	4-φ18	320	275	114
DN80	φ100	250	18	2	195	165	130	8-φ18	340	290	114

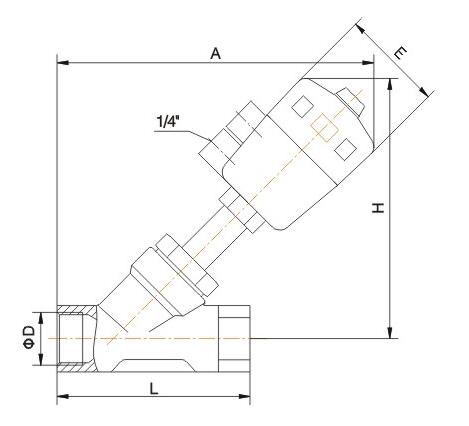

外形結構圖



主要外形尺寸

型號Size	規格D	執行器mm	L	A	H	E
DN15	1/2''	φ50	85	172	137	64
DN20	3/4''	φ50	95	180	144	64
DN25	1''	φ63	105	215	181	80
DN32	1 1/4''	φ63	120	220	185	80
DN40	1 1/2''	φ63	130	225	190	80
DN50	2''	φ80	150	270	215	100
DN65	2 1/2''	φ100	185	252	300	126
DN80	3''	φ100	210	368	340	126

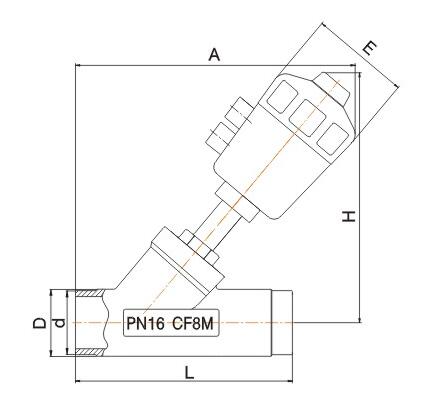

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	D	d	A	H	E
DN15	φ50	120	20.0	19.0	165	145	64
DN20	φ50	125	25.5	24.0	167	150	64
DN25	φ63	145	31.0	30.0	210	183	80
DN32	φ63	156	38.0	37.0	215	185	80
DN40	φ63	185	47.0	45.5	232	195	80
DN50	φ80	200	58.0	56.5	262	230	100
DN65	φ100	228	77.5	75.0	319	290	126
DN80	φ100	245	92.0	90.0	360	315	126

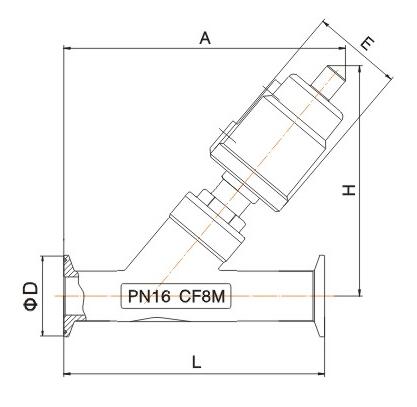

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	D	A	H	E
DN15	φ50	120	50.5	165	145	64
DN20	φ50	140	50.5	175	150	64
DN25	φ63	160	50.5	215	183	80
DN32	φ63	175	50.5	225	185	80
DN40	φ63	190	64.0	235	195	80
DN50	φ80	210	77.5	270	205	100
DN65	φ100	225	77.5	315	290	126
DN80	φ100	255	91.0	362	315	126

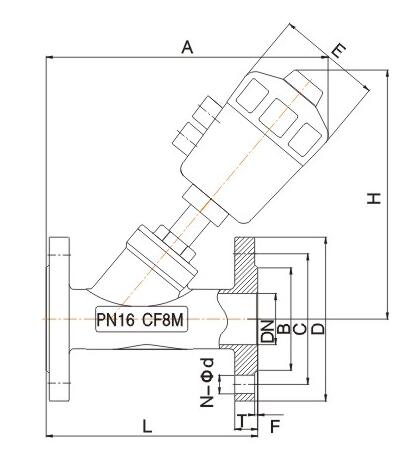

外形結構圖



主要外形尺寸

型號Size	執行器mm	L	T	f	D	C	B	N-φd	A	H	E
DN15	φ50	120	14	2	95	65	40	4-φ14	165	145	64
DN20	φ50	130	14	2	105	75	50	4-φ14	170	150	64
DN25	φ63	140	14	2	115	85	60	4-φ14	210	183	80
DN32	φ63	150	16	2	135	100	70	4-φ18	220	185	80
DN40	φ63	180	16	2	145	110	80	4-φ18	230	195	80
DN50	φ80	195	16	2	160	125	95	4-φ18	260	230	100
DN65	φ100	230	18	2	185	145	115	4-φ18	320	290	126
DN80	φ100	250	18	2	195	165	130	8-φ18	360	315	126

聲明：【JF2000蒸汽氣動角座閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的JF2000蒸汽氣動角座閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
