產品名稱：100S角型隔膜式排泥閥

產品型號：100S
產品口徑：DN80～DN300
產品壓力：1.0MPa～1.6MPa
產品材質：鑄鐵、鑄鋼

產品名稱：角型隔膜式排泥閥產品型號：100S 公稱通徑：DN80～DN300功能作用：排泥公稱壓力：1.0MPa～1.6MPa連接方式：法蘭適用溫度：-0ºC～+80ºC驅動方式

產品名稱：	角型隔膜式排泥閥	產品型號：	100S
公稱通徑：	DN80～DN300	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	液動、氣動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	浦首閥門

產品說明

100S角型隔膜式排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。

技術參數

公稱壓力	殼體試驗壓力MPa	密封試驗壓力MPa
1.0	1.5	1.1
1.6	2.4	1.6

零部件材料

零件名稱	閥體、閥蓋	閥瓣、彈簧	薄膜
材料	鑄鐵	不銹鋼	尼龍強SX橡膠

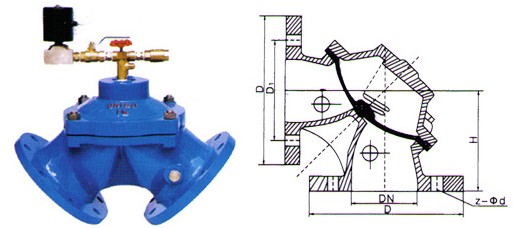

外形結構圖

主要外形尺寸

連接標準	法蘭連接尺寸符合GB4216
公稱通徑	H	D	D1	Z-∮d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

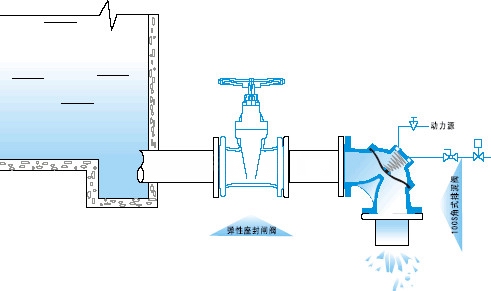

安裝示意圖

聲明：【100S角型隔膜式排泥閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的100S角型隔膜式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
