產品名稱：	壓差旁通平衡閥	產品型號：	800X
公稱通徑：	DN20～DN800	結構形式：	膜片壓板式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	平衡壓差
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	浦首閥門

產品說明

800X壓差旁通平衡閥是一種用于空調系統供、回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。200X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。

工作原理

800X壓差旁通平衡閥主要由針閥，壓差控制導閥，球閥，微型過濾器和壓力表組成水力控制閥接管系統，通過專門設計導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥出口壓差在設定值上。

結構特點

800X壓差旁通平衡閥一般對閥門而言，當閥芯開度一定程度時，閥門通過流量的大型而變化，是用一個自動調節閥瓣和手動調節組成，利用介質自身流量和壓差變化，自我控制而保持流經被該系統控制流量不變的閥門。

技術參數

公稱壓力Mpa	殼體實驗壓力Mpa	密封實驗壓力Mpa	適用介質	適用溫度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名稱	材質
閥體，閥蓋	鑄鐵，鑄鋼，球墨鑄鐵
閥座	青銅，不銹鋼
閥瓣	碳鋼，不銹鋼，丁晴橡膠
閥桿	青銅，不銹鋼
膜片壓板	鑄鋼，不休鋼
彈簧	不銹鋼

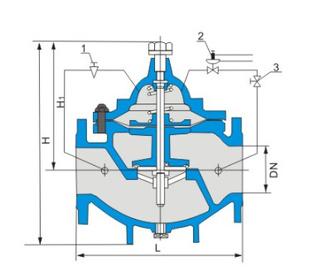

外形結構圖



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	210	245	265	290	330	355	505	555	610	650	758
H1	160	180	200	270	310	320	370	430	480	525	580
H2	610	625	642	750	808	864	1135	1185	1325	1385	1445

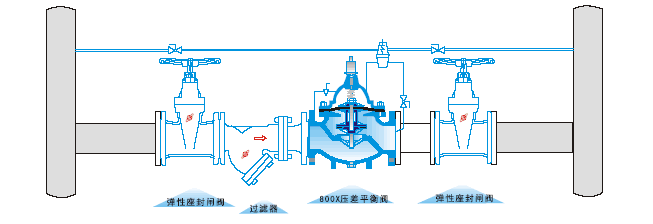

安裝示意圖

聲明：【800X壓差旁通平衡閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的800X壓差旁通平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
