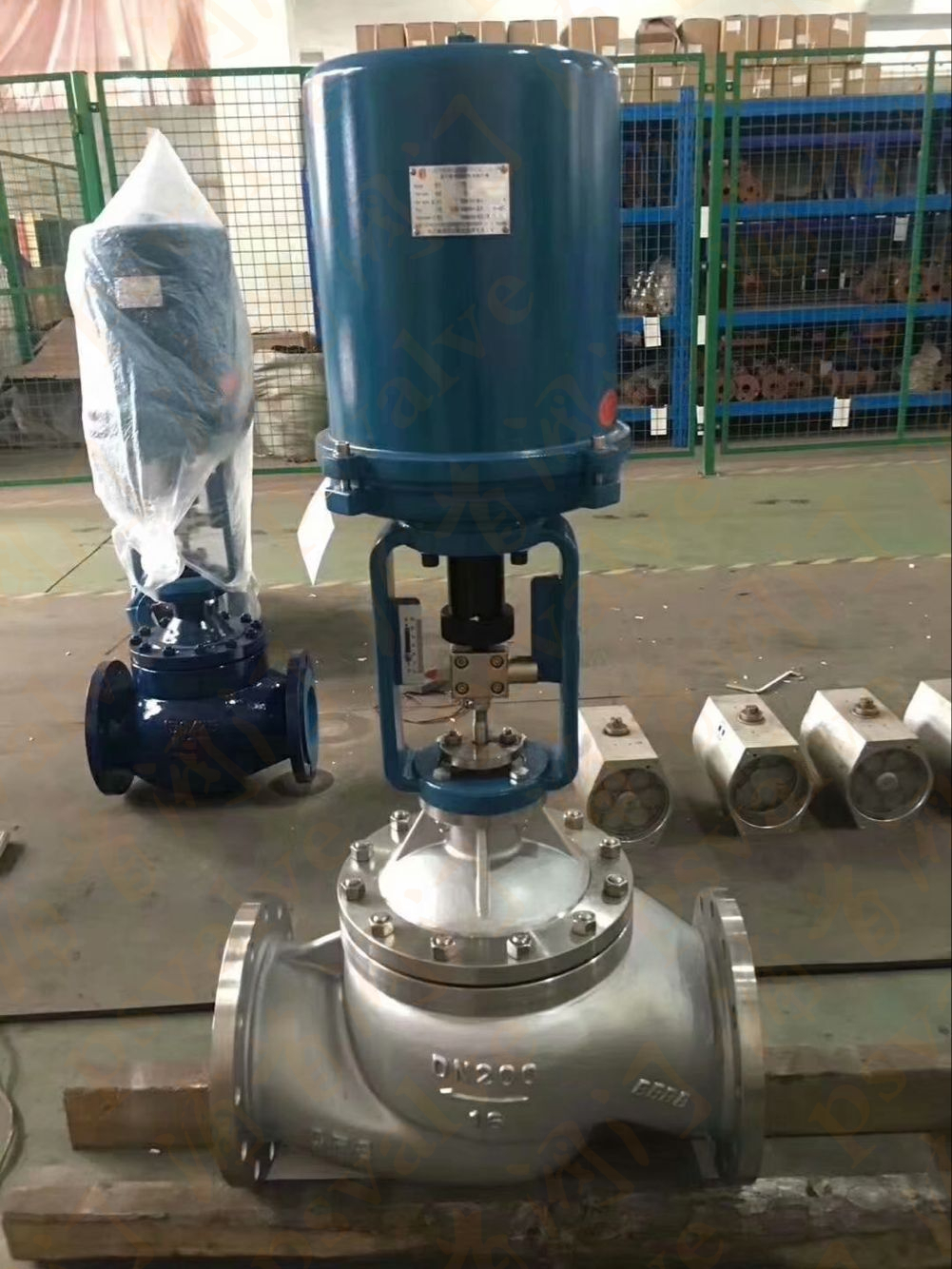

產品名稱：電子式套筒調節閥

產品型號：ZDLM,ZDLP,ZAZP,ZDLPG
產品口徑：DN25-300
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

產品名稱：	電子式套筒調節閥	產品型號：	ZDLM,ZDLP,ZAZP,ZDLPG
驅動方式：	電動	連接形式：	法蘭
結構形式：	套筒式	密封結構：	密封墊
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN25-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥是由361OL型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等優點。適用于流量大，泄漏量要求不嚴格的場合。

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥主要技術參數

套筒調節機構主要技術參數
公稱通徑DN(mm)			25	40	50	65	80	100	150	200	250	300
額定流量系數(Kv）			10	25	40	63	100	155	370	580	900	1300
公稱壓力Mpa			1.6、6.4
行程MM			16.0		25.0		40.0		60.0		100.0
動作速度mm/s			4.2、2.1	2.1	3.5	3.5	1.7	3.4	1.7	3.4	3.4	2.0
配電動執行機構型號			361LSA-20	361LSB-30		361LSB-50			361LSC-65		361LSC-99
流量特性			直線；等百分比
介質溫度℃			-20～+200（常溫）；-40～+450（中溫）；-250~-60(低溫）
法蘭尺寸			鑄鐵法蘭按JB78-59;鑄鋼法蘭按JB79-59
法蘭型式			按BJ77-59;鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質	公稱壓力 Mpa	1.6	常溫：-20～+200℃HT200
		6.4	常溫：-20～+200℃ZG270-500ZG1Cr18Ni9Ti
			中溫：-40～450℃ZG270-500ZG1Cr18Ni9Ti
			低溫：-250~-60℃ZG1Cr18Ni9Ti

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥執行機構主要技術參數
型號	額定輸出力N	速度mm/s	電源：AC220V50HZ 輸入信號：DC4-20MA DC1-5V 輸出開度信號：DC-20MA 上蓋防護等級：相當IP55 隔爆標志：ExdIIBT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-60	6500	2.8
361LXA-08	800	4.2
361LXA-20	2000	2.1

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥主要零部件

主要零件材料及推薦溫度范圍
材料牌號	公稱壓力MPA	介質工作溫度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		最大工作壓力MPA
HT200	1.6	1.6	1.5
ZG270-500	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	6.4					6.4	4.4	4.2	4.0

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥性能參數

性能指標
項目			規定值
基本誤差%			±5.0
回差%			3.0
死區%			3.0
始終點 偏差 %	電開	始點	±2.5
		終點	±5.0
	電關	始點	±5.0
		終點	±2.5
額定行程偏差%			±2.5
泄漏量1/h			510-3閥的額定容量

允許差壓
公稱通徑	25	40	50	65	80	100	150	200	250	300
允許差壓（MPa)	<公稱壓力								2.6	3.2

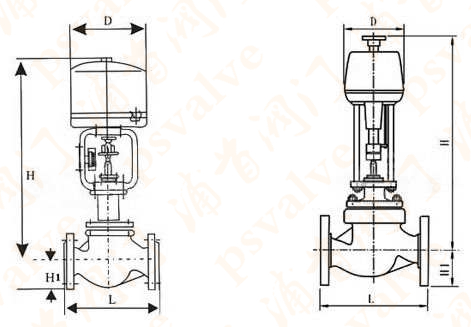

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥外形尺寸

ZDLM型電動常、中溫套筒調節閥外形尺寸表
公稱通徑PN	L		H1	Hmm		D
	PNMPA			常溫	中溫
	1.6	6.4		常溫	中溫
25	185	200	110	669	822	225
40	220	235	125	838	991	255
50	250	265	131	850	1003
65	275	295	171	967	1126
80	300	320	189	984	1152
100	380	400	208	1026	1193
150	530	550	275	1360	1587	310
200	640	670	320	1440	1667
250	780	810	390	1649	1884
300	880	950	450	1760	1999

ZDLM型電動低溫套筒調節閥外形尺寸表
公稱通徑PN	D	DN	H1	100℃		200℃		250℃
				100℃		200℃		250℃
				H2	H	H2	H	H2	H
25	225	290	110	500	1120	700	1320	900	1523
40	255	330	119		1317		517		1717
50		360	131		1329		1529		1729
65		405	171	600	1460	800	1660	1000	1860
80		430	189		1478		1678		1878
100		520	208		1497		1697		1897
150	310	695	275	700	1855	900	2055	1100	2255
200		840	320	700	1900	900	2100	1100	2300
250			390	800		1000		1200
300			450	800		1000		1200

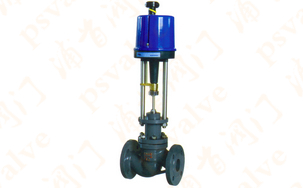

電子式套筒調節閥(圖2)

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
