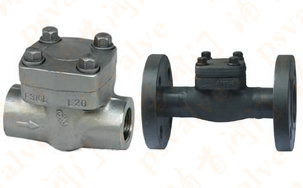

產品名稱：鍛鋼止回閥

產品型號：H41Y，H11Y，H61Y
產品口徑：DN10-50
產品壓力：150LB-2500LB
產品材質：A105,不銹鋼等

鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥設計與制造標準：API602；試驗與檢驗標準：API 598；承插口尺寸：ASME B16.11　　　鍛鋼止回閥設計結構和特征鍛鋼止回閥符合API 60...

產品名稱：	鍛鋼止回閥	產品型號：	H41Y，H11Y，H61Y
驅動方式：	自動	連接形式：	承插焊,法蘭
結構形式：	升降式,旋啟式	密封結構：	自密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN10-50
常用材質：	A105,不銹鋼等	銘牌：	浦首品牌

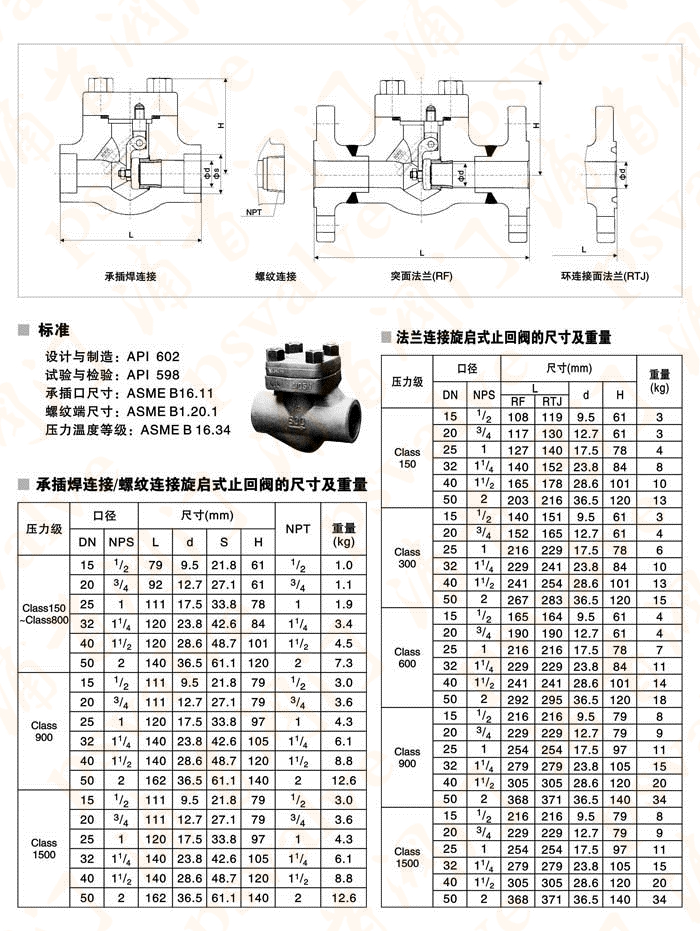

鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥設計與制造標準：API602；試驗與檢驗標準：API 598；承插口尺寸：ASME B16.11　　　
鍛鋼止回閥設計結構和特征
鍛鋼止回閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

鍛鋼止回閥主要零件材質

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105	A182F22	A182F304(L)	A193 B8(M)
5	銘牌	SS
6	螺栓	A193B7	A193B16	A193B8(M)	A193B8(M)
7	球	A182F304	A182F304	A182F304	A182F304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃
