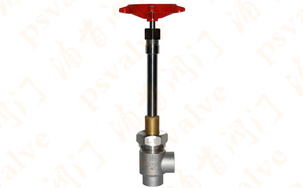

產品名稱：低溫角式截止閥

產品型號：DJ64F
產品口徑：DN10-100
產品壓力：1.6MPa-16.0MPa
產品材質：低溫鋼,不銹鋼等

低溫角式截止閥,DJ64F低溫角式截止閥產品規范是一種在低溫，深冷場合使用的截止閥。采用長頸閥蓋保溫，適用流體溫度-60℃~-196℃范圍內多種檔次。公稱壓力：1.6MPa-16.0MPa公稱通徑：...

產品名稱：	低溫角式截止閥	產品型號：	DJ64F
驅動方式：	手動	連接形式：	焊接
結構形式：	角式	密封結構：	硬密封,軟密封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN10-100
常用材質：	低溫鋼,不銹鋼等	銘牌：	浦首品牌

低溫角式截止閥,DJ64F低溫角式截止閥產品規范是一種在低溫，深冷場合使用的截止閥。采用長頸閥蓋保溫，適用流體溫度-60℃~-196℃范圍內多種檔次。
公稱壓力：1.6MPa-16.0MPa
公稱通徑：10mm～100mm
適用介質：LO2、LN2、LAr等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥瓣下面向上流

低溫角式截止閥主要零部件材料
閥體、閥蓋：不銹鋼
閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

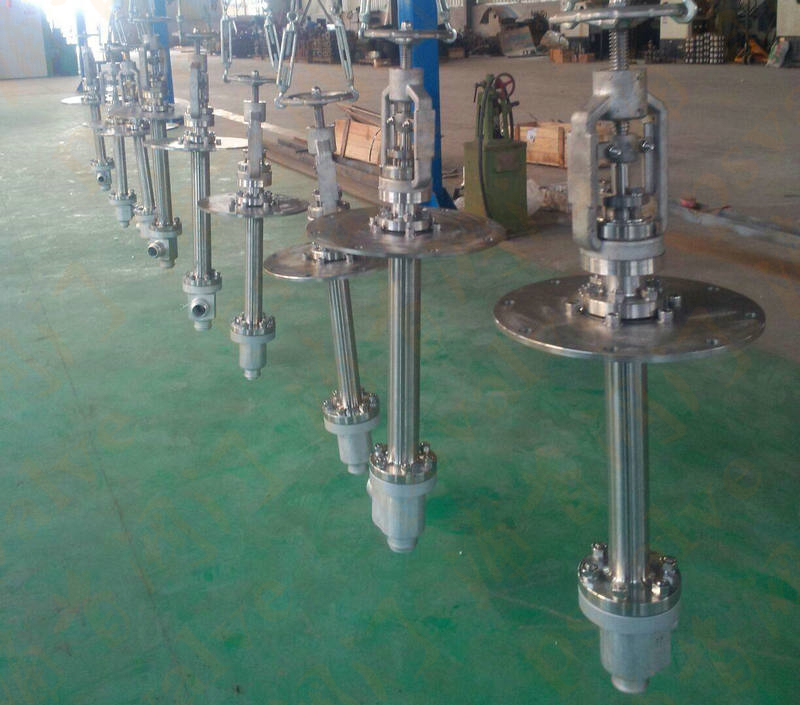

實物圖片

低溫角式截止閥(圖1)

低溫角式截止閥,DJ64F低溫角式截止閥外型尺寸與連接尺寸

產品型號		DJ64F低溫角式截止閥								重量 (kg)
產品代號	通徑 DN(mm)	尺寸
產品代號	通徑 DN(mm)	k	h	H1	H2	L	D1	D2	D0
433K10AB2A3	10	35	20	268	260	8	10	14.5	65	1.4
433K15AB2A3	15	40	25	268	260	8	15	18.5	65	1.6
433K20AB2A3	20	45	30	332	320	8	20	25.5	100	2.3
433K25AB2A3	25	50	35	332	320	8	25	32.5	100	2.5
433K32AB2A3	32	55	40	400	380	10	32	38.5	120	4.9
433K40AB2A3	40	60	50	400	380	10	40	48.5	120	5.1
433K50AB2A3	50	80	60	493	470	10	50	57.5	160	10.4
433K65AB2A3	65	90	70	493	470	10	65	76.5	160	13.5
433K80AB2A3	80	100	80	538	500	15	80	89.5	200	23.6
433K100AB2A3	100	110	90	550	510	15	100	108.5	240	31.1
