焊接式截止閥,J61Y焊接式截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。

焊接式截止閥,J61Y焊接式截止閥產品結構特點：
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
7.閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
8.電動截止閥三的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。

焊接式截止閥,J61Y焊接式截止閥工作原理
產品設計制造按E101和JB／T3595—93標準的規定，結構合理，性能優良，造型美觀。閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。 閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。 閥桿經調質和表面氮化處理，有良好的耐腐蝕性和抗擦傷性。閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。焊接連接的截止閥適用子公稱壓力為20．0—32．0MPa及P54100V—P57170V，工作溫度≤540℃(其中P57170VT作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

焊接式截止閥,J61Y焊接式截止閥產品執行標準

設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101 GB/T1588.1
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101 JB/T9092

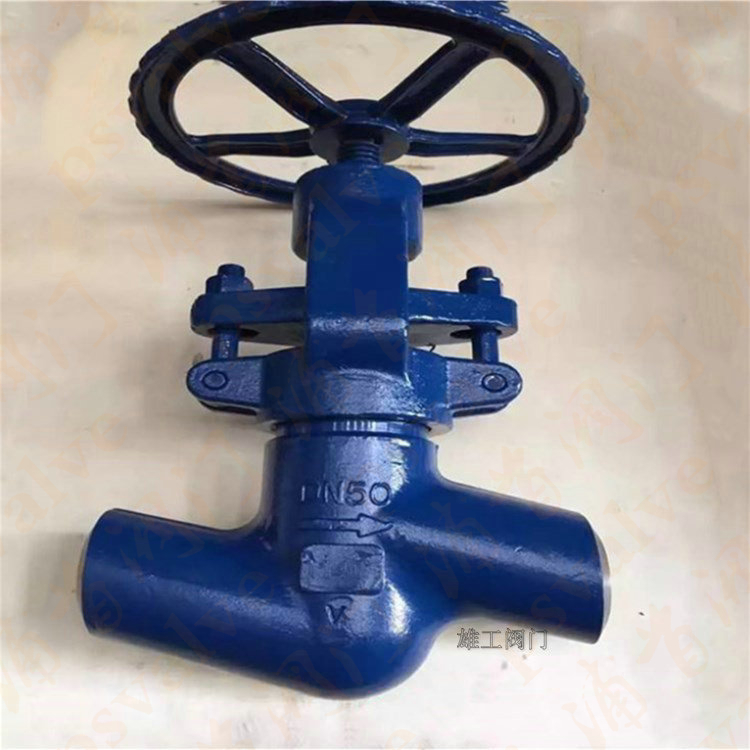

實物圖片

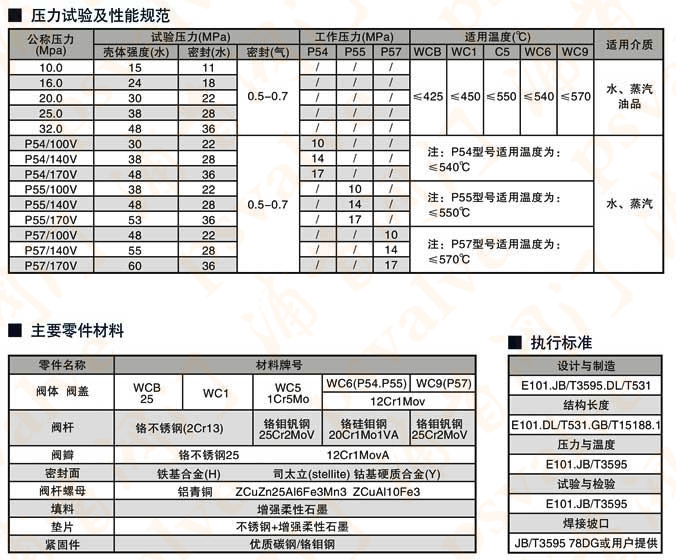

焊接式截止閥,J61Y焊接式截止閥主要性能和使用規范

標準與規范

主要零件材料

焊接式截止閥,J61Y焊接式截止閥尺寸結構圖:
