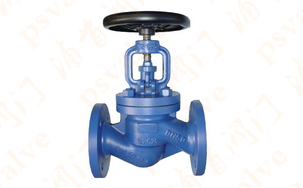

產品名稱：波紋管蒸汽截止閥

產品型號：WJ41
產品口徑：DN15-350
產品壓力：1.6MPa-4.0MPa
產品材質：碳鋼,不銹鋼等

波紋管蒸汽截止閥,WJ41波紋管密封截止閥符合國際密封標準。密封面堆焊Co基硬質合金、耐、溫耐磨、耐腐、抗摩擦性能好、使用壽命長。適用于公稱壓力PN1.6～16MPa,工作溫度-29～425℃主要用于...

產品名稱：	波紋管蒸汽截止閥	產品型號：	WJ41
驅動方式：	手動	連接形式：	法蘭,焊接
結構形式：	截止	密封結構：	波紋管密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-350
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

波紋管蒸汽截止閥,WJ41波紋管密封截止閥符合國際密封標準。密封面堆焊Co基硬質合金、耐、溫耐磨、耐腐、抗摩擦性能好、使用壽命長。適用于公稱壓力PN1.6～16MPa,工作溫度-29～425℃主要用于鍋爐高溫蒸汽、石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

產品特點1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

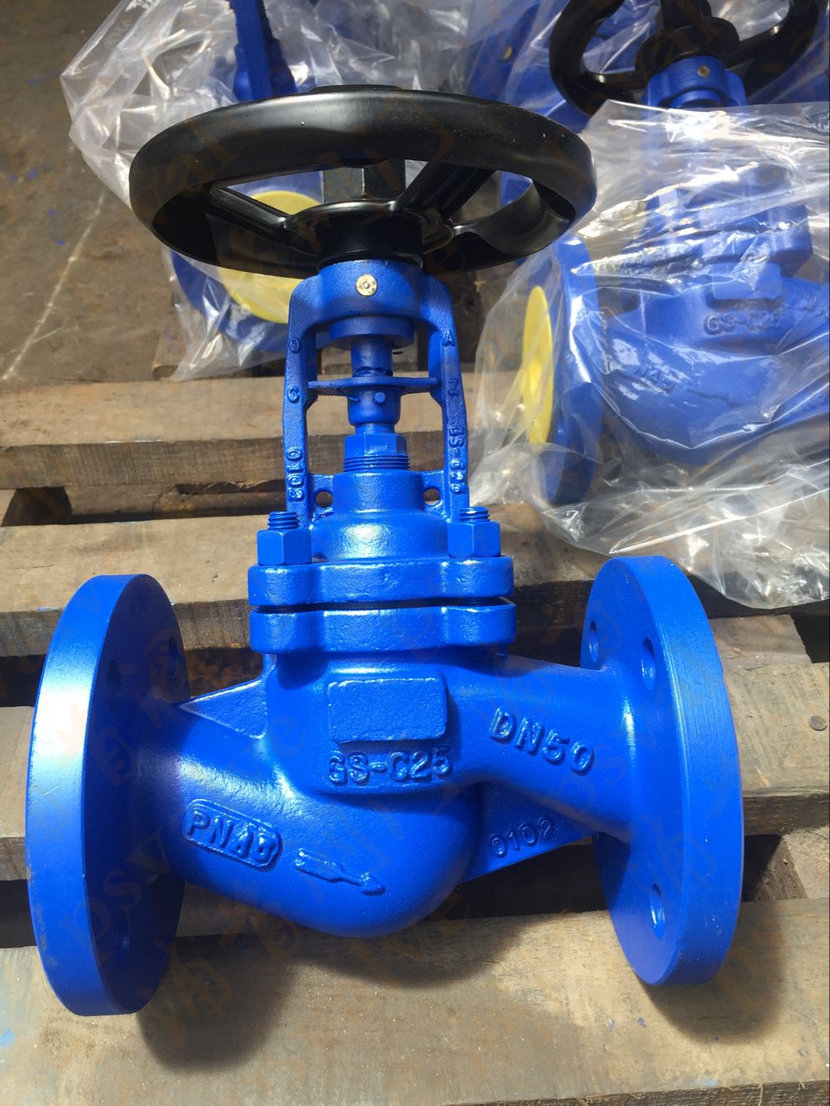

實物圖片

波紋管蒸汽截止閥,WJ41波紋管密封截止閥技術規范

構形式	BB-BG-OS & Y
驅動方式	手動
驅動方式	電動
設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

性能規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力 (MPa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零部件材質

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18
