產品名稱：氣動V型球閥

產品型號：VQ647H , VQ677H
產品口徑：DN25-DN300
產品壓力：1.6MPa-4.0MPa
產品材質：WCB,不銹鋼等

產品名稱：	氣動V型球閥	產品型號：	VQ647H , VQ677H
驅動方式：	氣動/電動	連接形式：	法蘭,對夾式
結構形式：	V型	密封結構：	硬密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN25-DN300
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

氣動V型球閥,氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。
閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。

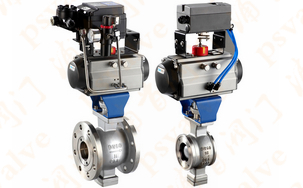

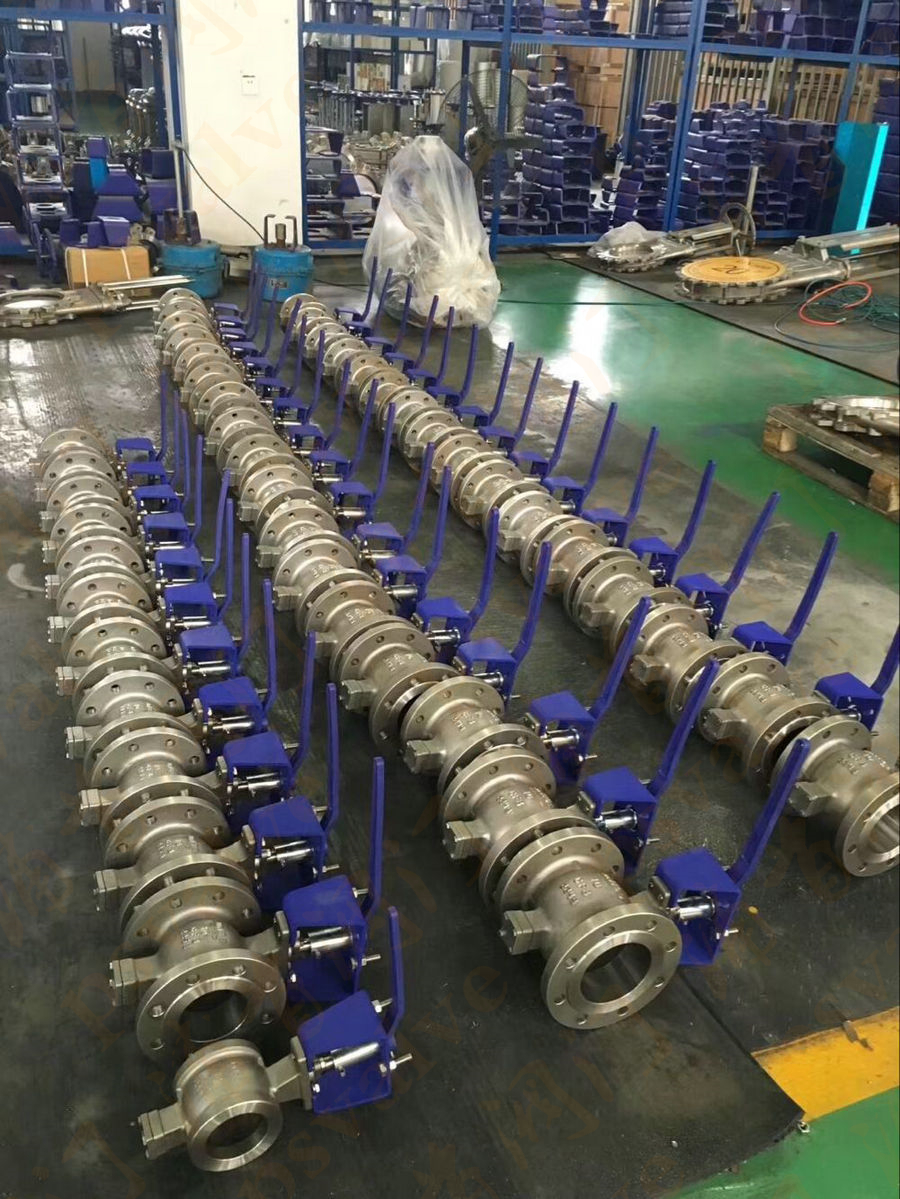

氣動V型球閥,氣動V型調節球閥實物圖片

氣動V型球閥(圖1) 氣動V型球閥(圖2) 氣動V型球閥(圖3) 氣動V型球閥(圖4)

主要零件材質表：

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

產品性能規范：

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59GB9113HG20592-97ANSI B16.5
	檢驗試驗	JB/T9092-99API 598

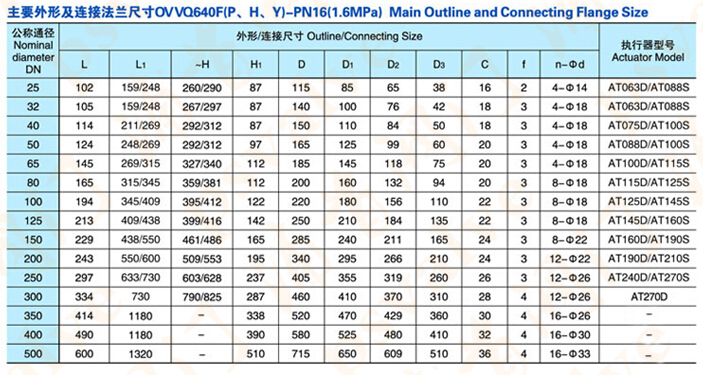

V型主要連接尺寸：

公稱或壓力級	公稱口徑		尺寸
公稱或壓力級	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-
