產品名稱：氨氣球閥

產品型號：Q41B/F
產品口徑：DN15-200
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

氨氣球閥,液氨球閥在物理化學實驗中，經常要用到氧氣、氮氣、氫氣、氬氣、液氨等氣體。這些氣體一般都是貯存在專用的高壓氣體鋼瓶中。使用時通過減壓閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體...

產品名稱：	氨氣球閥	產品型號：	Q41B/F
驅動方式：	手動,渦輪,電動,氣動	連接形式：	法蘭
結構形式：	浮動式	密封結構：	軟密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

氨氣球閥,液氨球閥在物理化學實驗中，經常要用到氧氣、氮氣、氫氣、氬氣、液氨等氣體。這些氣體一般都是貯存在專用的高壓氣體鋼瓶中。使用時通過減壓閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的氨氣球閥為，簡稱氨氣。

產品簡介：

氨用球閥Q41B和Q341B型號產品的密封面采用了巴氏合金材料，球體采用了浮動式結構，球體受介質的壓力而移動啟閉。氨用球閥是氨用閥門中的其中一種，氨用閥門分別還有氨用截止閥、氨用閘閥等系列產品。

主要性能及結構特點:

1.耐磨,耐腐蝕,密封性能好.

2.90度旋轉開關,具有開關快,操作簡便等特點.

3.全通徑流量設計,流量大.

4.專業使用于氨用工況.

主要零件材料:

閥體,閥蓋:WCB,CF8,CF8M

球體及閥趕倒密封等:2CR13,304SS,316SS

密封材料:PTFE,巴氏合金

填料:PTFE聚四氟乙烯

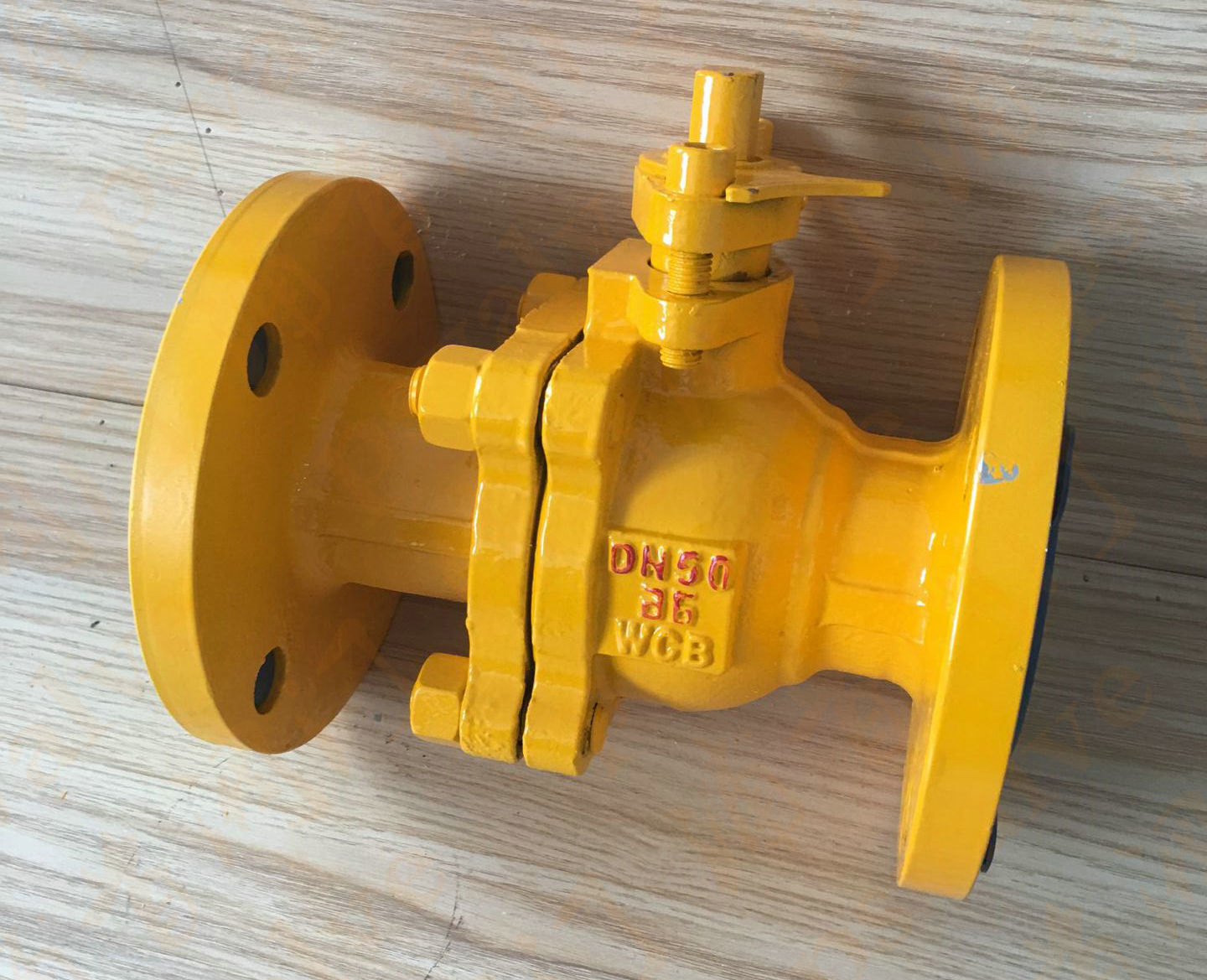

氨氣球閥,液氨球閥實物圖

氨氣球閥(圖1)

閥門外型結構及法蘭端尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
RF Q41B 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41B 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
