產品名稱：絲扣球閥

產品型號：Q11F
產品口徑：DN6-DN100
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

絲扣球閥,不銹鋼絲扣球閥公稱壓力:1.6-6.4MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某此腐蝕性液體W.O.G 螺紋類型:G·NPT.BSPT.BSP.DIN259/...

產品名稱：	絲扣球閥	產品型號：	Q11F
驅動方式：	手動,電動,氣動	連接形式：	螺紋
結構形式：	直通式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN6-DN100
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

絲扣球閥,不銹鋼絲扣球閥公稱壓力:1.6-6.4MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某此腐蝕性液體W.O.G 螺紋類型:G·NPT.BSPT.BSP.DIN259/2999

產品特點

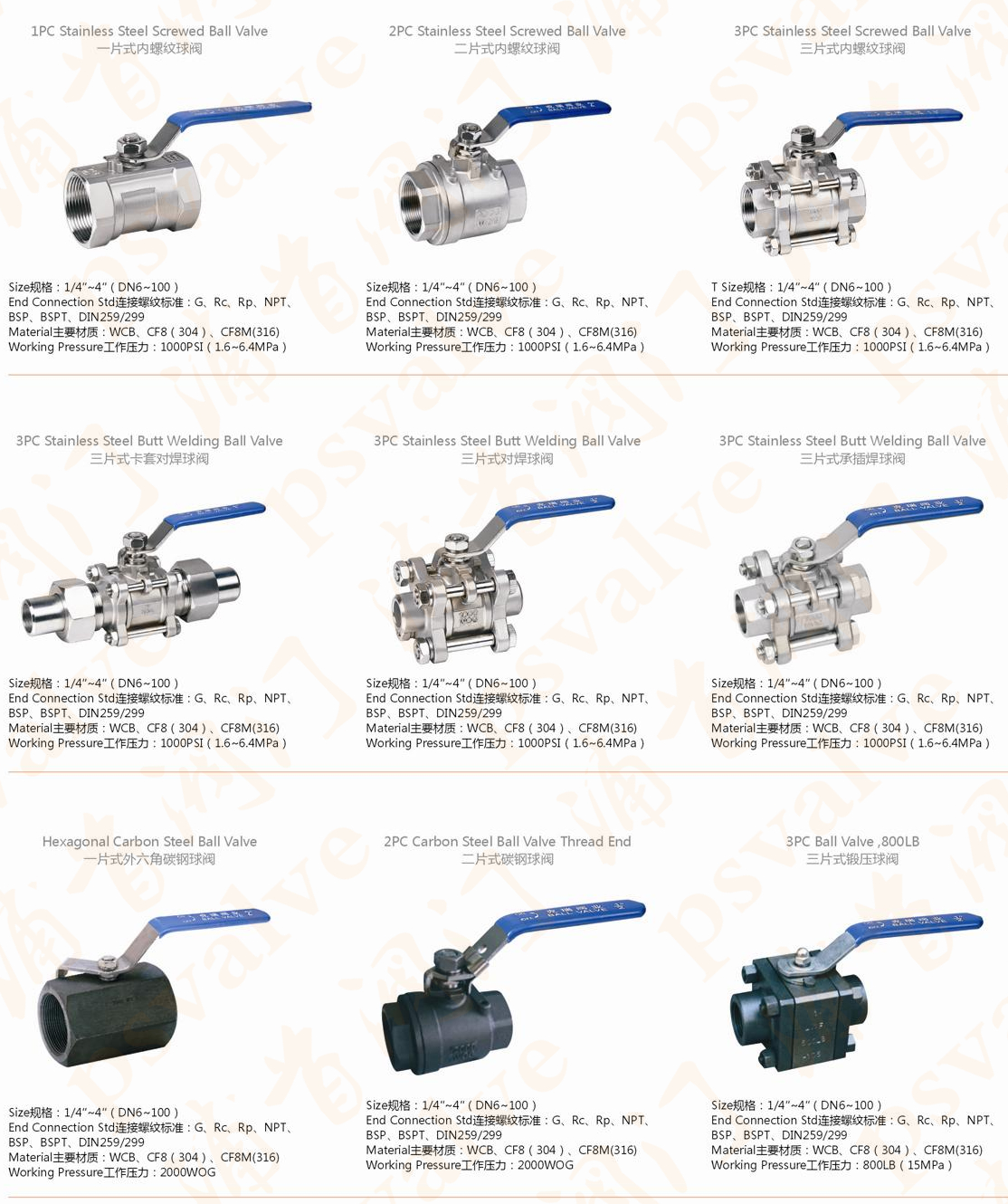

Q11F絲扣球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

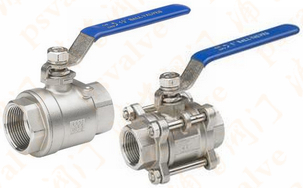

絲扣球閥,不銹鋼絲扣球閥實物圖

絲扣球閥(圖1)

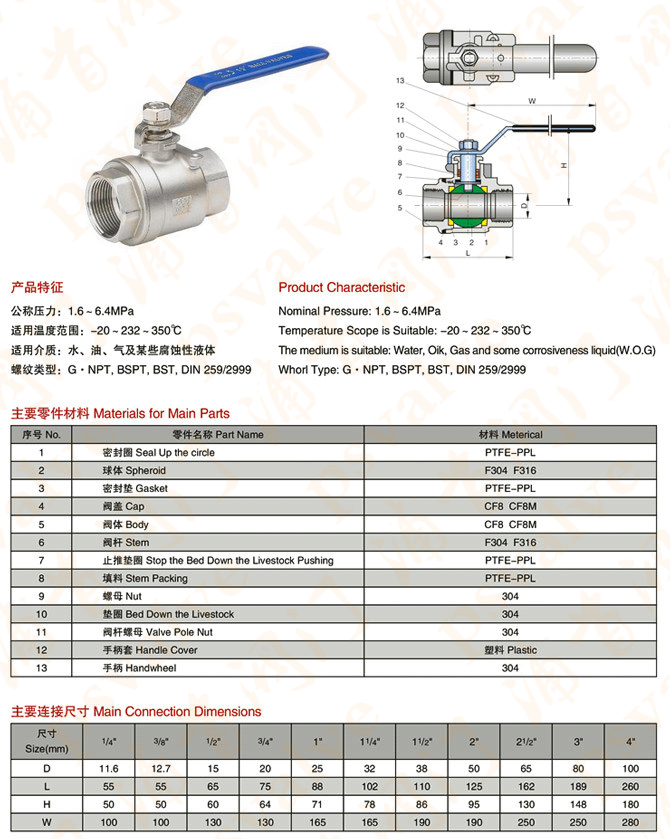

產品特征

公稱壓力	適用介質	適用穩定范圍	螺紋類型
1.6-6.4MPa	水、油、氣及某些腐蝕性液體（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技術參數

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4.0	6.4
試驗壓力	強度試驗壓力	3.8	6.0	9.6
	高密封試驗壓力	3.0	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃（PTFE） < 300℃（PLL）

主要零件材料

NO	零件名稱	PART NAME	材料（MATERIAL）
1	閥體	Body	CF8M CF8 WCB
2	閥蓋	Cap	CF8M CF8 WCB
3	閥座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封墊	Seal Gasket	PTFE
6	閥桿密封	Stem Seal	PTFE
7	閥桿	Stem	SS316
8	閥桿填料	Stem Packing	PTFE
9	填料壓蓋	Packing gland	SS304
10	彈性墊圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304
