產品名稱：氣源球閥

產品型號：QG.QY1
產品口徑：DN4-DN50
產品壓力：1.6MPa-16MPa
產品材質：不銹鋼等

氣源球閥是自動控制系統中的重要組成部分。該系列閥門產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量儀器的關閉和排...

產品名稱：	氣源球閥	產品型號：	QG.QY1
驅動方式：	手動	連接形式：	卡套式
結構形式：	固定球	密封結構：	軟密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN4-DN50
常用材質：	不銹鋼等	銘牌：	浦首品牌

氣源球閥是自動控制系統中的重要組成部分。該系列閥門產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。

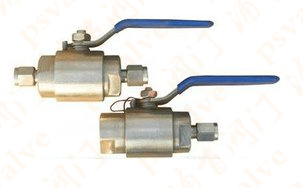

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖

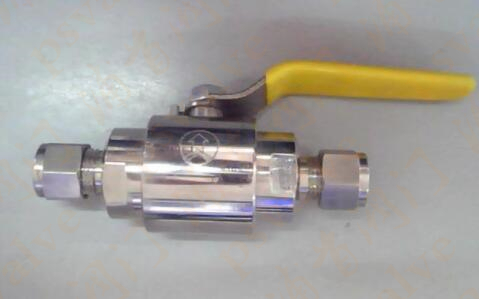

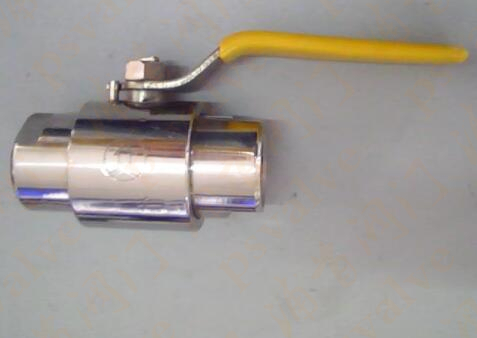

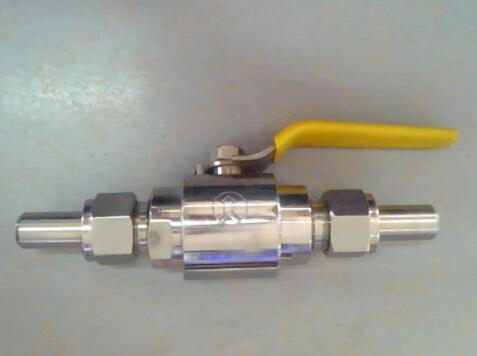

氣源球閥(圖1) 氣源球閥(圖2) 氣源球閥(圖3)

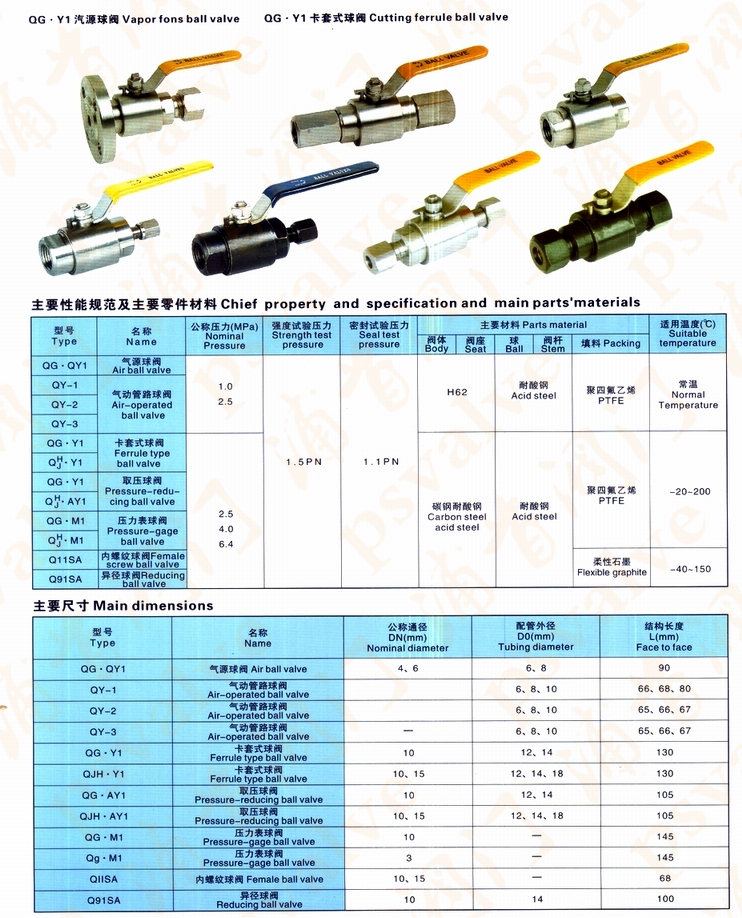

主要性能規范及主要零件材料

型號	名稱	公稱壓力(MPa)	強度試驗壓力	密封試驗壓力	主要材料Parts material					適用溫度（℃） e
					閥體	閥座	球	閥桿	填料
QG·Y1	氣源球閥	1.0 2.5	1.5PN	1.1PN	H62		耐酸鋼		聚四氟乙烯	常溫
QY-1	氣動管路球閥
QY-2
QY-3
QG·Y1	卡套式球閥	2.5 4.0 6.4			碳鋼耐酸鋼		耐酸鋼		聚四氟乙烯	-20~200
QH J·Y1
QG·Y1	取壓球閥
QH J·AY1
QG·M1	壓力表球閥
QH J·M1
Q11SA	內螺紋球閥								柔性石墨	-40~150
Q91SA	異徑球閥

主要尺寸

型號	名稱	公稱通徑DN（mm）	配管通徑Do（mm）	結構長度L（mm）
QG·Y1	氣源球閥	1、6	6、8	90
QY-1	氣動管路球閥		6、8、10	66、68、80
QY-2	氣動管路球閥		6、8、10	65、66、67
QY-3	氣動管路球閥	-	6、8、10	65、66、67
QG·Y1	卡套式球閥	10	12、14	130
QH J·Y1	卡套式球閥	10、15	12、14、18	130
QG·Y1	取壓球閥	10	12、14	105
QH J·AY1	取壓球閥	10、15	12、14、18	105
QG·M1	壓力表球閥	10	-	145
QH J·M1	壓力表球閥	3	-	145
Q11SA	內螺紋球閥	10、15	-	68
Q91SA	異徑球閥	10	14	100
