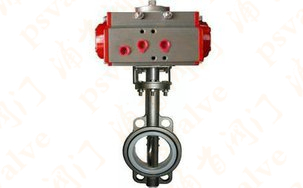

產品名稱：不銹鋼氣動蝶閥

產品型號：D71X/F,D371X/F
產品口徑：DN50-DN1200
產品壓力：1.0MPa-1.6MPa
產品材質：不銹鋼等

不銹鋼氣動蝶閥通常用于溫度≤120℃'，公稱壓力≤1.6MPa的食品、藥類、化工、石油、電力、造紙等排水、氣體管道上作調節流量和截流介質的作用。不銹鋼氣動蝶閥其主要特點為:1,設計新穎、合理，結構獨特...

產品名稱：	不銹鋼氣動蝶閥	產品型號：	D71X/F,D371X/F
驅動方式：	氣動,手動,渦輪,電動	連接形式：	對夾式,法蘭式
結構形式：	中線,雙偏心	密封結構：	軟密封,硬密封
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN50-DN1200
常用材質：	不銹鋼等	銘牌：	浦首品牌

不銹鋼氣動蝶閥通常用于溫度≤120℃'，公稱壓力≤1.6MPa的食品、藥類、化工、石油、電力、造紙等排水、氣體管道上作調節流量和截流介質的作用。

不銹鋼氣動蝶閥其主要特點為:
1,設計新穎、合理，結構獨特，重量輕，啟閉訊速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料需老化、耐腐蝕，使用壽命較長等特點。

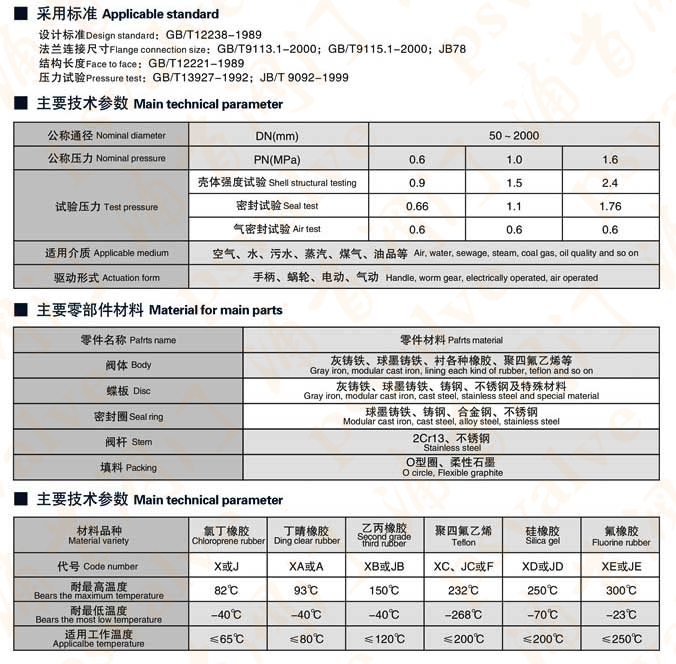

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數：

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
