您現在的位置：首頁 > 各類閥門選型 > 閘閥

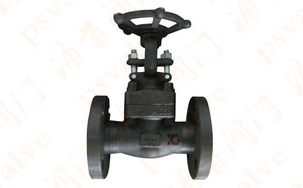

產品名稱：鍛鋼法蘭閘閥

產品型號：Z41H
產品口徑：DN15-DN50
產品壓力：150LB-2500LB
產品材質：鍛鋼,不銹鋼等

鍛鋼法蘭閘閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，...

產品名稱：	鍛鋼法蘭閘閥	產品型號：	Z41H
驅動方式：	手輪	連接形式：	法蘭,螺紋,焊接
結構形式：	閘板	密封結構：	硬密封,自密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN15-DN50
常用材質：	鍛鋼,不銹鋼等	銘牌：	浦首品牌

鍛鋼法蘭閘閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
整體法蘭端閥門結構設計可用在閘閥、截止閥、立升式止回閥和旋啟式止回閥。

二、鍛鋼法蘭閘閥閘閥的結構設計和規范
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

三、鍛鋼法蘭閘閥結構形式
1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

鍛鋼法蘭閘閥標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS			1/2	3/4	1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		145	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H（開）	150,300Lb		158	169	197	236	246	283
H（開）	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RTJ	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RTJ	5.9	7.4	10.4	16.2	17.5	18.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

法蘭式鍛鋼閘閥900Lb-1500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C
